Тиристоры низкочастотные серии Т142 на 32А, 40А, 50А с жесткими выводами и повышенным пробивным напряжением

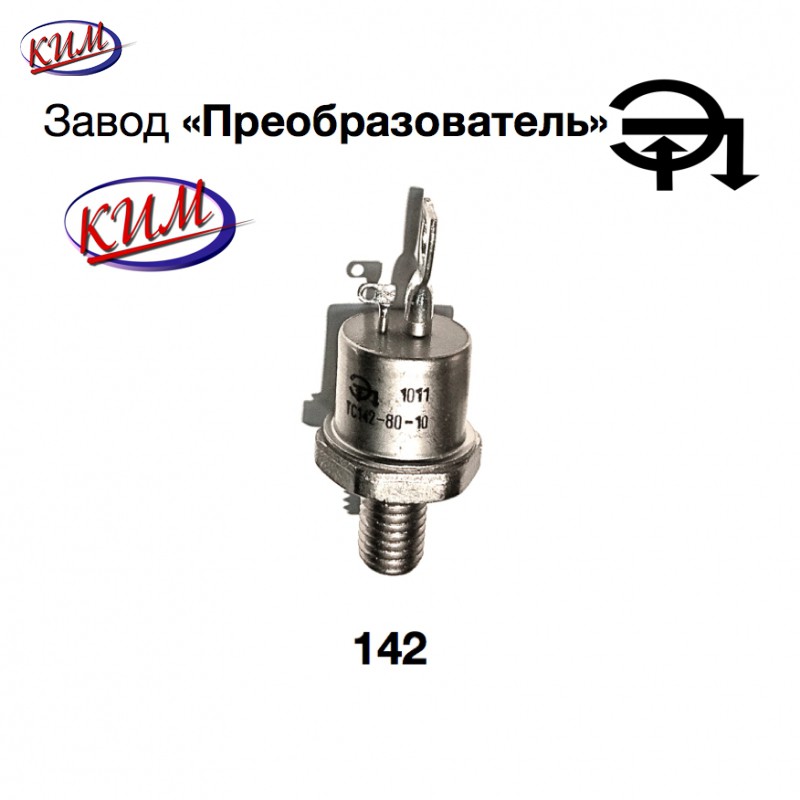

![]() Тиристоры кремниевые диффузионные P-N-P-N. Широко применяются в электротехнике и электронике в качестве силовых переключающих элементов. Выпускаются в металлостеклянном корпусе штыревой конструкции с жесткими силовыми выводами. Анодом является основание.
Обозначение типономинала и полярности силовых выводов приводится на корпусе. Тиристор - это переключающий полупроводниковый прибор, пропускающий ток в одном направлении. Этот радиоэлемент часто сравнивают с управляемым диодом и называют полупроводниковым управляемым вентилем. Тиристор имеет три вывода, один из которых - управляющий электрод, можно сказать, спусковой крючок - используется для резкого перевода тиристора во включенное состояние. Тиристор совмещает в себе функции выпрямителя, выключателя и усилителя. Часто он используется как регулятор, главным образом, когда схема питается переменным напряжением.
Масса не более 48г.
Технические характеристики тиристоров серии Т142:
| Наименование параметра | Значение параметра | Значение параметра | Значение параметра | Поле маркировки | | Тип тиристора | Т142-32 | Т142-40 | Т142-50 | | | Максимально допустимый средний ток в открытом состоянии А(Т85С) | 32 | 40 | 50 | 1 | | Повторяющееся импульсное напряжение в закрытом состоянии В (Класс) | 1300-3000 (13-30) | 1300-2000(13-20) | 1300-2000(13-20) | 2 | | Критическая скорость нарастания напряжения в закрытом состоянии В/Мкс | 50(2),200(4),500(6),1000(7) | 50(2),200(4),500(6),1000(7) | 50(2),200(4),500(6),1000(7) | 3 | | Климатическое исполнение | У, УХЛ | У, УХЛ | У, УХЛ | 4 | | Максимально допустимый действующий ток в открытом состоянии А | 32 | 40 | 50 | | | Отпирающее постоянное напряжение управления В. не более | 3 | 3 | 3 | | | Отпирающий постоянный ток управления мА, не более | 120 | 120 | 120 | | | Тепловое сопротивление переход-корпус СВт, не более | 0,55 | 0,45 | 0,4 | | | Температура перехода, С | -60+125 | -60+125 | -60+125 | | | Температура хранения, С | -60+60 | -60+60 | -60+60 |
|
Пример расшифровки артикула:
Т142-40-20-4-У 1 Т- тиристор 2 142- тип корпуса 3 40 - максимально допустимый средний ток в открытом состоянии при Т-85С, А 4 20-класс тиристора, т.е. максимальное напряжение в закрытом состоянии, 1 класс равен 100В, 20класс равен 2000В 5 4- скорость нарастания напряжения в закрытом состоянии В/мкс 6 У- климатическое исполнение У-50+125С, УХЛ -60+125С
Тиристоры серии Т142 применяются в комплекте с охладителями О241-80
Цена: уточняйте у менеджера
|
