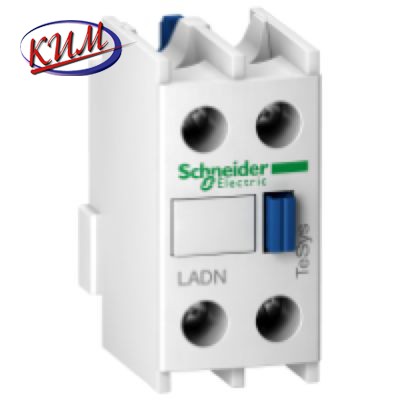

LADN116

Артикул: LADN116


Основные характеристики
Семейство продуктовTeSys D
Реле управления TeSys D
TeSys F
Тип изделия или компонентаБлоки вспом. контактов
Работа вспом. контактовМгновенный
Конфигурация контактов полюса1 Н.О. + 1 Н.З.
Тип клеммLugs-ring terminals
Дополнительные характеристики
Место монтажаПередний
[Ui] номинальное напряжение изоляции600 В - certifications CSA
690 В - в соответствии с IEC 60947-5-1
600 В - certifications UL
[Ue] номинальное рабочее напряжение690 V переменный ток 25...400 Hz
[Ith] условный тепловой ток на открытом воздухе10 А при<= 60 °C
Номинальная включающая способность Irms250 А постоянный ток
140 А переменный ток
Допустимый кратковременно выдерживаемый ток140 А при -5...60 °C 100 мс
120 А при -5...60 °C 500 мс
100 А при -5...60 °C 1 с
Тип защитыПредохранитель gG<= 10 А номинальн. в соответсвии с рабочим током для Ue<= 690 В
Соответствующий номинал предохранителяВ соответствии с IEC 60947-5-1
Механическая устойчивость30 млн. циклов
Минимальный коммутируемый ток5 мА
Минимальное коммутируемое напряжение17 В
Время без перекрытия1.5 мс при подаче напряжения (нет времени перекрытия между Н.З. и Н.О. контактами)
1.5 мс при снятии напряжения (нет времени перекрытия между Н.З. и Н.О. контактами)
Время перекрытия1.5 мс
Сопротивление изоляции>10 МОм
Масса продукта0.03 кг
Условия эксплуатации
Характеристики окружающей средыНормальные окружающие условия
СтандартыBS 4794
EN 60947-5-1
IEC 60947-5-1
NF C 63-140
VDE 0660
Сертификаты продуктовCSA
UL
Cтепень защиты IPIP2x в соответствии с VDE 0106
Защитное исполнениеTH в соответствии с IEC 60068
Температура окружающей среды при работе-40...70 °C
Температура окружающего воздуха при хранении-60...80 °C
Рабочая высота над уровнем моря3000 м без ухудшение характеристик по температуре
