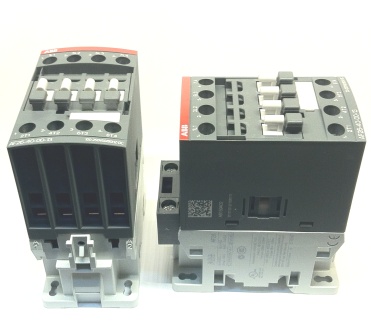

AF серия контакторов ABB

Концерн ABB свою новую серию 3 и 4 полюсных контакторов AF на 9–38 А с расширенным диапазоном напряжения катушки выпустил в свет для двигателей 4–18,5 кВт как обновлённую и усовершенствованную линейку предыдущей серии А.

Контакторы AF и AF… Z предназначены для управления индуктивными и слабоиндуктивными нагрузками в сетях до 220 В переменного и 250 В постоянного тока, в том числе для пуска и останова 3 фазных асинхронных электродвигателей с короткозамкнутым ротором. Они рассчитаны на номинальные токи 9, 12, 16 26, 30, 38 А (величина обозначена первой парой цифр в наименовании аппарата). Имеют 3 главных НО контакта (цифры 30) и дополнительный НО (третья пара в наименовании — 10, если 00 — его нет).

В этих аппаратах стали использоваться универсальные электронные катушки, рассчитанные на разные напряжения цепей управления. Чтобы покрыть диапазон управляющих напряжений 20–500 В достаточно четырёх их типов, обозначенных последними цифрами в наименовании. Код 21: 24–60 В АС/20–60 В DC, код 12: 48–130 В АС/DC, код 13: 100–250 В DC/AC, код 14 (у нас нет): 250–500 В AC/DC. Буква Z означает, что катушка обладает пониженным потреблением, а также позволяет осуществлять управление контактором напрямую от выходного сигнала ПЛК 24 В DC 500 мА.

Обратите внимание: катушки AF имеют расширенные эксплуатационные пределы по управляющему напряжению — от 0,85 U min до 1,1 x Uc max — т. е. контакторы способны сохранять работоспособное состояние в нестабилизированных сетях. Более того, контакторы AF выдерживают кратковременное прерывание подачи напряжения управления.

Катушки имеют низкое значение мощности втягивания и удержания, и малое энергопотребление, что уменьшает теплоотдачу и практически не влияет на повышение температуры в шкафах управления. Потребление катушки на переменном токе уменьшено, по сравнению с серией А, на 30 % (для AF) и на 80 % (для AF..Z).

Контакторам AF не требуется ограничитель перенапряжений, т. к. имеется встроенный. С аппаратами AF могут использоваться тепловое реле типа TF42 для защиты электродвигателей от тепловой перегрузки (А8880–А8890), а также фронтальные и торцевые дополнительные контакты, клеммы, соединительные комплекты — разработанные специально для этой серии. При реверсивном соединении двух контакторов используются модуль VM4 (А8838) и комплект VEM4 (А8839) для электрической и механической блокировки одного из контакторов пока другой ещё включён (кстати, в реверсивных сборках экономия места и проводов достигает 50 %). Для защиты от случайного прикосновения к контактам могут использоваться несъёмные и пломбируемые защитные крышки.
