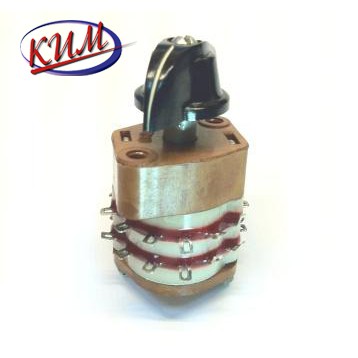

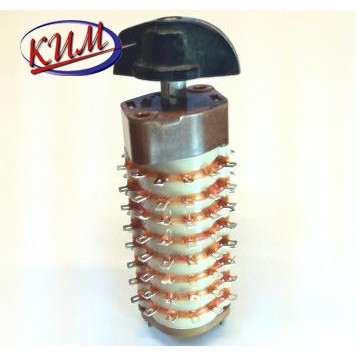

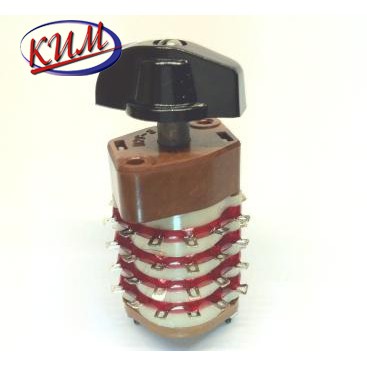

Высокочастотные галетные переключатели серии П2Г3
Момент переключения, Нм (кгс·см) от 0,25 до 1,1 (от 2,5 до 11,0)
Сопротивление электрического контакта, Ом, не более 0,02
Испытательное напр. переменного тока частотой 50Hz, В 1100
Ёмкость, пФ, не более:
- между соседними разомкнутыми контактами 1
- между корпусом и любым контактом 2
Тангенс угла диэлектрических потерь, не более 0,008
Индуктивность, мкГн, не более 0,01
Сопротивление изоляции, Мом, не менее 1000 Максимальная коммутируемая мощность:
- постоянного тока, Вт 60
- переменного тока, ВА 60
Число коммутационных циклов в нормальных условиях 5000
Температура окружающей среды, °С от минус 60 до плюс 155
Атмосферное давление, Па (мм. рт. ст.) от 666 до 2,9.105 (от 5 до 2230) Структура обозначения галетных переключателей | Исполнение | Кол-во Галет | Кол-во направлений | Кол-во положений | | П2Г3 2П4Н | 1 | 4 | 2 | | П2Г3 2П8Н | 2 | 8 | 2 | | П2Г3 2П12Н | 3 | 12 | 2 | | П2Г3 2П16Н | 4 | 16 | 3 | | П2Г3 3П4Н | 1 | 4 | 3 | | П2Г3 3П8Н | 2 | 8 | 3 | | П2Г3 3П12Н | 3 | 12 | 3 | | П2Г3 3П16Н | 4 | 16 | 3 | | П2Г3 4П3Н | 1 | 3 | 4 | | П2Г3 4П6Н | 2 | 6 | 4 | | П2Г3 4П9Н | 3 | 9 | 4 | | П2Г3 4П12Н | 4 | 12 | 4 | | П2Г3 5П2Н | 1 | 2 | 5 | | П2Г3 5П4Н | 2 | 4 | 5 | | П2Г3 5П6Н | 3 | 6 | 5 | | П2Г3 5П8Н | 4 | 8 | 5 | | П2Г3 6П2Н | 1 | 2 | 6 | | П2Г3 6П4Н | 2 | 4 | 6 | | П2Г3 6П6Н | 3 | 6 | 6 | | П2Г3 6П8Н | 4 | 8 | 6 | | П2Г3 7П1Н | 1 | 1 | 7 | | П2Г3 7П2Н | 2 | 2 | 7 | | П2Г3 7П3Н | 3 | 3 | 7 | | П2Г3 7П4Н | 4 | 4 | 7 | | П2Г3 8П1Н | 1 | 1 | 8 | | П2Г3 8П2Н | 2 | 2 | 8 | | П2Г3 8П3Н | 3 | 3 | 8 | | П2Г3 8П4Н | 4 | 4 | 8 | | П2Г3 9П1Н | 1 | 1 | 9 | | П2Г3 9П2Н | 2 | 2 | 9 | | П2Г3 9П3Н | 3 | 3 | 9 | | П2Г3 9П4Н | 4 | 4 | 9 | | П2Г3 10П1Н | 1 | 1 | 10 | | П2Г3 10П2Н | 2 | 2 | 10 | | П2Г3 10П3Н | 3 | 3 | 10 | | П2Г3 10П4Н | 4 | 4 | 10 | | П2Г3 11П1Н | 1 | 1 | 11 | | П2Г3 11П2Н | 2 | 2 | 11 | | П2Г3 11П3Н | 3 | 3 | 11 | | П2Г3 11П4Н | 4 | 4 | 11 | | П2Г3 12П1Н | 1 | 1 | 12 | | П2Г3 12П2Н | 2 | 2 | 12 | | П2Г3 12П3Н | 3 | 3 | 12 | | П2Г3 12П4Н | 4 | 4 | 12 |
Цена: уточняйте у менеджера
|
