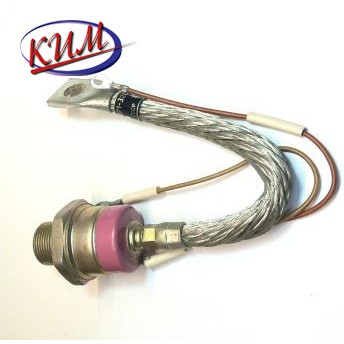

ТС171-320 Симистор штыревого исполнения 320А
Тиристор симметричный низкочастотный штыревого исполнения.
Тиристор ТС171-320-6 предназначен для работы в бесконтактной коммутационной и регулирующей аппаратуре в цепях переменного тока частотой до 500 Гц.
Климатическое исполнение и категория размещения УХЛ2 и Т2.
Выпускаются в металлокерамическом корпусе с гибким выводом.
Максимально допустимый действующий ток - 320 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 600 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.
Технические условия: ТУ16-2006 ИЕАЛ.432000.068 ТУ.

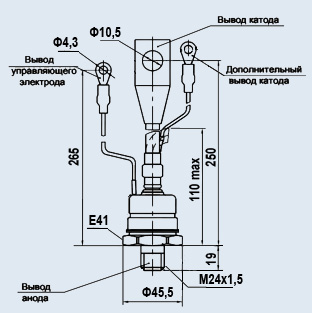

Габаритные размеры:
- общая длина - 290 мм
- длина шпильки - 19 мм
- резьба - М24
Масса тиристора не более 560 г.
Тип применяемого охладителя - O181, O281, OM105.
Структура условного обозначения:
ТС171-320-6
ТС - тиристор симметричный;
1 - порядковый номер модификации конструкции;
7 - обозначение диаметра корпуса по ГОСТ 20859.1-89;
1 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
320 - максимально допустимый действующий ток, А;
6 - класс по повторяющемуся напряжению.  Технические характеристики симметричных тиристоров штыревого исполнения ТС171-320:Наименование
тиристора
симметричного | Максимально допустимые значения параметров при Тп=max | Значения параметров при Тп=25°С | Tj |
|---|
| ITRMS | UDRM | IDRM | ITSM | rT | (duD/dt)crit | (diT/dt)crit | UTM | UT(TO) | IL | IH | IGT | UGT | td | tqt | Rthjc |
|---|
| А | В | мА | А | МОм | В/мкс | А/мкс | В | В | мА | мА | мА | В | мкс | мкс | °С/Вт | °С |
|---|
| ТС171-320-2 | 320 | 200 | 25 | 3300 | 1,5 | 6,3…100 | 6,3 | 1,5 | 0,86 | 500 | 200 | 300 | 4 | 10 | 20 | 0,1 | -60…+125 | | ТС171-320-3 | 320 | 300 | 25 | 3300 | 1,5 | 6,3…100 | 6,3 | 1,5 | 0,86 | 500 | 200 | 300 | 4 | 10 | 20 | 0,1 | -60…+125 | | ТС171-320-4 | 320 | 400 | 25 | 3300 | 1,5 | 6,3…100 | 6,3 | 1,5 | 0,86 | 500 | 200 | 300 | 4 | 10 | 20 | 0,1 | -60…+125 | | ТС171-320-5 | 320 | 500 | 25 | 3300 | 1,5 | 6,3…100 | 6,3 | 1,5 | 0,86 | 500 | 200 | 300 | 4 | 10 | 20 | 0,1 | -60…+125 | | ТС171-320-6 | 320 | 600 | 25 | 3300 | 1,5 | 6,3…100 | 6,3 | 1,5 | 0,86 | 500 | 200 | 300 | 4 | 10 | 20 | 0,1 | -60…+125 | | ТС171-320-7 | 320 | 700 | 25 | 3300 | 1,5 | 6,3…100 | 6,3 | 1,5 | 0,86 | 500 | 200 | 300 | 4 | 10 | 20 | 0,1 | -60…+125 | | ТС171-320-8 | 320 | 800 | 25 | 3300 | 1,5 | 6,3…100 | 6,3 | 1,5 | 0,86 | 500 | 200 | 300 | 4 | 10 | 20 | 0,1 | -60…+125 | | ТС171-320-9 | 320 | 900 | 25 | 3300 | 1,5 | 6,3…100 | 6,3 | 1,5 | 0,86 | 500 | 200 | 300 | 4 | 10 | 20 | 0,1 | -60…+125 | | ТС171-320-10 | 320 | 1000 | 25 | 3300 | 1,5 | 6,3…100 | 6,3 | 1,5 | 0,86 | 500 | 200 | 300 | 4 | 10 | 20 | 0,1 | -60…+125 | | ТС171-320-11 | 320 | 1100 | 25 | 3300 | 1,5 | 6,3…100 | 6,3 | 1,5 | 0,86 | 500 | 200 | 300 | 4 | 10 | 20 | 0,1 | -60…+125 | | ТС171-320-12 | 320 | 1200 | 25 | 3300 | 1,5 | 6,3…100 | 6,3 | 1,5 | 0,86 | 500 | 200 | 300 | 4 | 10 | 20 | 0,1 | -60…+125 | | ТС171-320-13 | 320 | 1300 | 25 | 3300 | 1,5 | 6,3…100 | 6,3 | 1,5 | 0,86 | 500 | 200 | 300 | 4 | 10 | 20 | 0,1 | -60…+125 | | ТС171-320-14 | 320 | 1400 | 25 | 3300 | 1,5 | 6,3…100 | 6,3 | 1,5 | 0,86 | 500 | 200 | 300 | 4 | 10 | 20 | 0,1 | -60…+125 | | ТС171-320-15 | 320 | 1500 | 25 | 3300 | 1,5 | 6,3…100 | 6,3 | 1,5 | 0,86 | 500 | 200 | 300 | 4 | 10 | 20 | 0,1 | -60…+125 | | ТС171-320-16 | 320 | 1600 | 25 | 3300 | 1,5 | 6,3…100 | 6,3 | 1,5 | 0,86 | 500 | 200 | 300 | 4 | 10 | 20 | 0,1 | -60…+125 | | ТС171-320-17 | 320 | 1700 | 25 | 3300 | 1,5 | 6,3…100 | 6,3 | 1,5 | 0,86 | 500 | 200 | 300 | 4 | 10 | 20 | 0,1 | -60…+125 | | ТС171-320-18 | 320 | 1800 | 25 | 3300 | 1,5 | 6,3…100 | 6,3 | 1,5 | 0,86 | 500 | 200 | 300 | 4 | 10 | 20 | 0,1 | -60…+125 |
Условные обозначения электрических параметров тиристоров симметричных:• ITRMS - Максимально допустимый действующий ток в открытом состоянии.
• UDRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• ITSM - Ударный ток в открытом состоянии.
• rT - Динамическое сопротивление симметричного тиристора.
• (dUD/dt) crit - Критическая скорость нарастания коммутационного напряжения.
• (diT/dt) crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• UT(TO) - Пороговое напряжение симметричного тиристора.
• IL - Ток включения симметричного тиристора.
• IH - Ток удержания симметричного тиристора.
• IGT - Отпирающий постоянный ток управления.
• UGT - Отпирающее постоянное напряжение управления.
• td - Время задержки включения по управлению.
• tq - Время выключения по управлению.
• tqt - Время включения по управлению.
• Rthjc - Тепловое сопротивление переход- корпус.
• Tj - Температура перехода симметричного тиристора. Цена: уточняйте у менеджера
|
