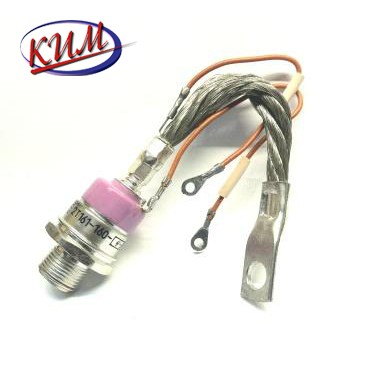

ТС161-160 Симистор штыревого исполнения 160А
Тиристор симметричный низкочастотный штыревого исполнения.
Тиристор ТС161-160-5 предназначен для работы в бесконтактной коммутационной и регулирующей аппаратуре в цепях переменного тока частотой до 500 Гц.
Выпускаются в металлокерамическом корпусе с гибким выводом.
Максимально допустимый действующий ток - 160 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение 100-1800 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.

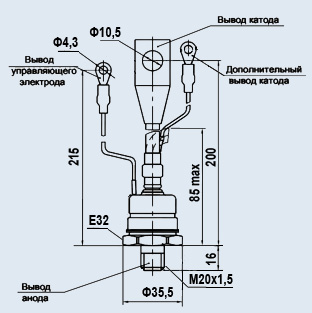

Габаритные размеры:
- общая длина - 240 мм
- длина шпильки - 16 мм
- резьба - М20
Масса тиристора не более 298 г.
Структура условного обозначения:
ТС161-160-5
ТС - тиристор симметричный;
1 - порядковый номер модификации конструкции;
6 - обозначение диаметра корпуса по ГОСТ 20859.1-89;
1 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
160 - максимально допустимый действующий ток, А;
5 - класс по повторяющемуся напряжению.
Климатическое исполнение: УХЛ2, Т2.
Тип корпуса: ST6.
Рекомендуемый охладитель: О171, О271, О371, ОМ101.
Технические условия: ТУ16-2006 ИЕАЛ.432000.068 ТУ.
 Технические характеристики симметричных тиристоров штыревого исполнения ТС161-160:Наименование
тиристора
симметричного | Максимально допустимые значения параметров при Тп=max | Значения параметров при Тп=25°С | Tj |
|---|
| ITRMS | UDRM | IDRM | ITSM | rT | (duD/dt)crit | (diT/dt)crit | UTM | UT(TO) | IL | IH | IGT | UGT | td | tqt | Rthjc |
|---|
| А | В | мА | А | МОм | В/мкс | А/мкс | В | В | мА | мА | мА | В | мкс | мкс | °С/Вт | °С |
|---|
| ТС161-160-2 | 160 | 200 | 15 | 1800 | 2,6 | 4…100 | 25 | 1,75 | 1,2 | 500 | 200 | 300 | 4 | 10 | 20 | 0,15 | -60…+125 | | ТС161-160-3 | 160 | 300 | 15 | 1800 | 2,6 | 4…100 | 25 | 1,75 | 1,2 | 500 | 200 | 300 | 4 | 10 | 20 | 0,15 | -60…+125 | | ТС161-160-4 | 160 | 400 | 15 | 1800 | 2,6 | 4…100 | 25 | 1,75 | 1,2 | 500 | 200 | 300 | 4 | 10 | 20 | 0,15 | -60…+125 | | ТС161-160-5 | 160 | 500 | 15 | 1800 | 2,6 | 4…100 | 25 | 1,75 | 1,2 | 500 | 200 | 300 | 4 | 10 | 20 | 0,15 | -60…+125 | | ТС161-160-6 | 160 | 600 | 15 | 1800 | 2,6 | 4…100 | 25 | 1,75 | 1,2 | 500 | 200 | 300 | 4 | 10 | 20 | 0,15 | -60…+125 | | ТС161-160-7 | 160 | 700 | 15 | 1800 | 2,6 | 4…100 | 25 | 1,75 | 1,2 | 500 | 200 | 300 | 4 | 10 | 20 | 0,15 | -60…+125 | | ТС161-160-8 | 160 | 800 | 15 | 1800 | 2,6 | 4…100 | 25 | 1,75 | 1,2 | 500 | 200 | 300 | 4 | 10 | 20 | 0,15 | -60…+125 | | ТС161-160-9 | 160 | 900 | 15 | 1800 | 2,6 | 4…100 | 25 | 1,75 | 1,2 | 500 | 200 | 300 | 4 | 10 | 20 | 0,15 | -60…+125 | | ТС161-160-10 | 160 | 1000 | 15 | 1800 | 2,6 | 4…100 | 25 | 1,75 | 1,2 | 500 | 200 | 300 | 4 | 10 | 20 | 0,15 | -60…+125 | | ТС161-160-11 | 160 | 1100 | 15 | 1800 | 2,6 | 4…100 | 25 | 1,75 | 1,2 | 500 | 200 | 300 | 4 | 10 | 20 | 0,15 | -60…+125 | | ТС161-160-12 | 160 | 1200 | 15 | 1800 | 2,6 | 4…100 | 25 | 1,75 | 1,2 | 500 | 200 | 300 | 4 | 10 | 20 | 0,15 | -60…+125 | | ТС161-160-13 | 160 | 1300 | 15 | 1800 | 2,6 | 4…100 | 25 | 1,75 | 1,2 | 500 | 200 | 300 | 4 | 10 | 20 | 0,15 | -60…+125 | | ТС161-160-14 | 160 | 1400 | 15 | 1800 | 2,6 | 4…100 | 25 | 1,75 | 1,2 | 500 | 200 | 300 | 4 | 10 | 20 | 0,15 | -60…+125 | | ТС161-160-15 | 160 | 1500 | 15 | 1800 | 2,6 | 4…100 | 25 | 1,75 | 1,2 | 500 | 200 | 300 | 4 | 10 | 20 | 0,15 | -60…+125 | | ТС161-160-16 | 160 | 1600 | 15 | 1800 | 2,6 | 4…100 | 25 | 1,75 | 1,2 | 500 | 200 | 300 | 4 | 10 | 20 | 0,15 | -60…+125 | | ТС161-160-17 | 160 | 1700 | 15 | 1800 | 2,6 | 4…100 | 25 | 1,75 | 1,2 | 500 | 200 | 300 | 4 | 10 | 20 | 0,15 | -60…+125 | | ТС161-160-18 | 160 | 1800 | 15 | 1800 | 2,6 | 4…100 | 25 | 1,75 | 1,2 | 500 | 200 | 300 | 4 | 10 | 20 | 0,15 | -60…+125 |
Условные обозначения электрических параметров тиристоров симметричных:• ITRMS - Максимально допустимый действующий ток в открытом состоянии.
• UDRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• ITSM - Ударный ток в открытом состоянии.
• rT - Динамическое сопротивление симметричного тиристора.
• (dUD/dt)crit - Критическая скорость нарастания коммутационного напряжения.
• (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• UT(TO) - Пороговое напряжение симметричного тиристора.
• IL - Ток включения симметричного тиристора.
• IH - Ток удержания симметричного тиристора.
• IGT - Отпирающий постоянный ток управления.
• UGT - Отпирающее постоянное напряжение управления.
• td - Время задержки включения по управлению.
• tq - Время выключения по управлению.
• tqt - Время включения по управлению.
• Rthjc - Тепловое сопротивление переход-корпус.
• Tj - Температура перехода симметричного тиристора. Цена: уточняйте у менеджера
|
