ТС142-80 Симистор 80А в металлостеклянном корпусе с жестким выводом

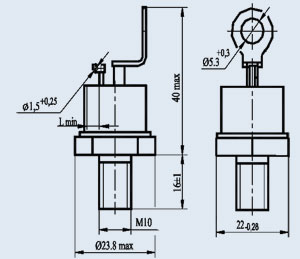

Тиристор симметричный низкочастотный штыревого исполнения. Предназначен для работы в преобразовательных устройствах, в цепях постоянного и переменного тока различных силовых установок. Выпускаются в металлостеклянном корпусе с жестким выводом. Максимально допустимый действующий ток - 80 А Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение 100-1200 В Охлаждение воздушное естественное или принудительное. Обозначение типономинала и полярность выводов приводятся на корпусе. Габаритные размеры: - общая длина - 56 мм - длина шпильки - 16 мм - резьба - М10 Масса тиристора не более 48 г. Рекомендуемый охладитель: О141, О241, О541.
Структура условного обозначения: ТС142-80-2 ТС - тиристор симметричный; 1 - порядковый номер модификации конструкции; 4 - обозначение диаметра корпуса по ГОСТ 20859.1-89; 2 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89; 80 - максимально допустимый действующий ток, А; 2 - класс по повторяющемуся напряжению. Технические характеристики симметричных тиристоров штыревого исполнения ТС142-80:Наименование тиристора симметричного | Максимально допустимые значения параметров при Тп=max | Значения параметров при Тп=25°С | Tj |
---|
ITRMS | UDRM | IDRM | ITSM | rT | (duD/dt)crit | (diT/dt)crit | UTM | UT(TO) | IL | IH | IGT | UGT | td | tqt | Rthjc |
---|
А | В | мА | А | МОм | В/мкс | А/мкс | В | В | мА | мА | мА | В | мкс | мкс | °С/Вт | °С |
---|
ТС142-80-1 | 80 | 100 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 | ТС142-80-2 | 80 | 200 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 | ТС142-80-3 | 80 | 300 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 | ТС142-80-4 | 80 | 400 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 | ТС142-80-5 | 80 | 500 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 | ТС142-80-6 | 80 | 600 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 | ТС142-80-7 | 80 | 700 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 | ТС142-80-8 | 80 | 800 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 | ТС142-80-9 | 80 | 900 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 | ТС142-80-10 | 80 | 1000 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 | ТС142-80-11 | 80 | 1100 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 | ТС142-80-12 | 80 | 1200 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 | ТС142-80-13 | 80 | 1300 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 | ТС142-80-14 | 80 | 1400 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 | ТС142-80-15 | 80 | 1500 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 | ТС142-80-16 | 80 | 1600 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 | Условные обозначения электрических параметров тиристоров симметричных:• ITRMS - Максимально допустимый действующий ток в открытом состоянии. • UDRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии. • IDRM - Повторяющийся импульсный ток в закрытом состоянии. • ITSM - Ударный ток в открытом состоянии. • rT - Динамическое сопротивление симметричного тиристора. • (dUD/dt)crit - Критическая скорость нарастания коммутационного напряжения. • (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии. • UTM - Импульсное напряжение в открытом состоянии. • UT(TO) - Пороговое напряжение симметричного тиристора. • IL - Ток включения симметричного тиристора. • IH - Ток удержания симметричного тиристора. • IGT - Отпирающий постоянный ток управления. • UGT - Отпирающее постоянное напряжение управления. • td - Время задержки включения по управлению. • tq - Время выключения по управлению. • tqt - Время включения по управлению. • Rthjc - Тепловое сопротивление переход-корпус. • Tj - Температура перехода симметричного тиристора.
