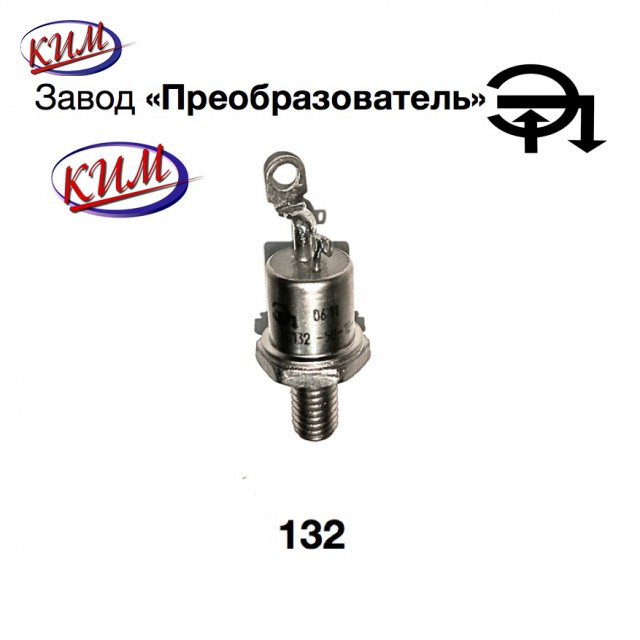

ТС132-50 Симистор 50А в металлостеклянном корпусе с жестким выводом
Тиристор симметричный низкочастотный штыревого исполнения.
Предназначен для работы в преобразовательных устройствах, в цепях постоянного и переменного тока различных силовых установок.
Выпускаются в металлостеклянном корпусе с жестким выводом.
Максимально допустимый действующий ток - 50 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение 100-1200 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.
Габаритные размеры:
- общая длина - 47 мм
- длина шпильки - 14 мм
- резьба - М8
Масса тиристора не более 27 г.Тип корпуса: ST3.
Рекомендуемый охладитель: О131, О231, О331.
Структура условного обозначения:
ТС132-50-9
ТС - тиристор симметричный;
1 - порядковый номер модификации конструкции;
3 - обозначение диаметра корпуса по ГОСТ 20859.1-89;
2 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
50 - максимально допустимый действующий ток, А;
9 - класс по повторяющемуся напряжению.
Технические характеристики симметричных тиристоров штыревого исполнения ТС132-50:Наименование
тиристора
симметричного | Максимально допустимые значения параметров при Тп=max | Значения параметров при Тп=25°С | Tj |
|---|
| ITRMS | UDRM | IDRM | ITSM | rT | (duD/dt)crit | (diT/dt)crit | UTM | UT(TO) | IL | IH | IGT | UGT | td | tqt | Rthjc |
|---|
| А | В | мА | А | МОм | В/мкс | А/мкс | В | В | мА | мА | мА | В | мкс | мкс | °С/Вт | °С |
|---|
| ТС132-50-1 | 50 | 100 | 5 | 450 | 12 | 2,5…50 | 63 | 1,8 | 1 | 120 | 60 | 200 | 3 | 4 | 12 | 0,52 | -60…+125 | | ТС132-50-2 | 50 | 200 | 5 | 450 | 12 | 2,5…50 | 63 | 1,8 | 1 | 120 | 60 | 200 | 3 | 4 | 12 | 0,52 | -60…+125 | | ТС132-50-3 | 50 | 300 | 5 | 450 | 12 | 2,5…50 | 63 | 1,8 | 1 | 120 | 60 | 200 | 3 | 4 | 12 | 0,52 | -60…+125 | | ТС132-50-4 | 50 | 400 | 5 | 450 | 12 | 2,5…50 | 63 | 1,8 | 1 | 120 | 60 | 200 | 3 | 4 | 12 | 0,52 | -60…+125 | | ТС132-50-5 | 50 | 500 | 5 | 450 | 12 | 2,5…50 | 63 | 1,8 | 1 | 120 | 60 | 200 | 3 | 4 | 12 | 0,52 | -60…+125 | | ТС132-50-6 | 50 | 600 | 5 | 450 | 12 | 2,5…50 | 63 | 1,8 | 1 | 120 | 60 | 200 | 3 | 4 | 12 | 0,52 | -60…+125 | | ТС132-50-7 | 50 | 700 | 5 | 450 | 12 | 2,5…50 | 63 | 1,8 | 1 | 120 | 60 | 200 | 3 | 4 | 12 | 0,52 | -60…+125 | | ТС132-50-8 | 50 | 800 | 5 | 450 | 12 | 2,5…50 | 63 | 1,8 | 1 | 120 | 60 | 200 | 3 | 4 | 12 | 0,52 | -60…+125 | | ТС132-50-9 | 50 | 900 | 5 | 450 | 12 | 2,5…50 | 63 | 1,8 | 1 | 120 | 60 | 200 | 3 | 4 | 12 | 0,52 | -60…+125 | | ТС132-50-10 | 50 | 1000 | 5 | 450 | 12 | 2,5…50 | 63 | 1,8 | 1 | 120 | 60 | 200 | 3 | 4 | 12 | 0,52 | -60…+125 | | ТС132-50-11 | 50 | 1100 | 5 | 450 | 12 | 2,5…50 | 63 | 1,8 | 1 | 120 | 60 | 200 | 3 | 4 | 12 | 0,52 | -60…+125 | | ТС132-50-12 | 50 | 1200 | 5 | 450 | 12 | 2,5…50 | 63 | 1,8 | 1 | 120 | 60 | 200 | 3 | 4 | 12 | 0,52 | -60…+125 | | ТС132-50-13 | 50 | 1300 | 5 | 450 | 12 | 2,5…50 | 63 | 1,8 | 1 | 120 | 60 | 200 | 3 | 4 | 12 | 0,52 | -60…+125 | | ТС132-50-14 | 50 | 1400 | 5 | 450 | 12 | 2,5…50 | 63 | 1,8 | 1 | 120 | 60 | 200 | 3 | 4 | 12 | 0,52 | -60…+125 |
Условные обозначения электрических параметров тиристоров симметричных:• ITRMS - Максимально допустимый действующий ток в открытом состоянии.
• UDRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• ITSM - Ударный ток в открытом состоянии.
• rT - Динамическое сопротивление симметричного тиристора.
• (dUD/dt)crit - Критическая скорость нарастания коммутационного напряжения.
• (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• UT(TO) - Пороговое напряжение симметричного тиристора.
• IL - Ток включения симметричного тиристора.
• IH - Ток удержания симметричного тиристора.
• IGT - Отпирающий постоянный ток управления.
• UGT - Отпирающее постоянное напряжение управления.
• td - Время задержки включения по управлению.
• tq - Время выключения по управлению.
• tqt - Время включения по управлению.
• Rthjc - Тепловое сопротивление переход-корпус.
• Tj - Температура перехода симметричного тиристора.Цена: 775 руб.
|
