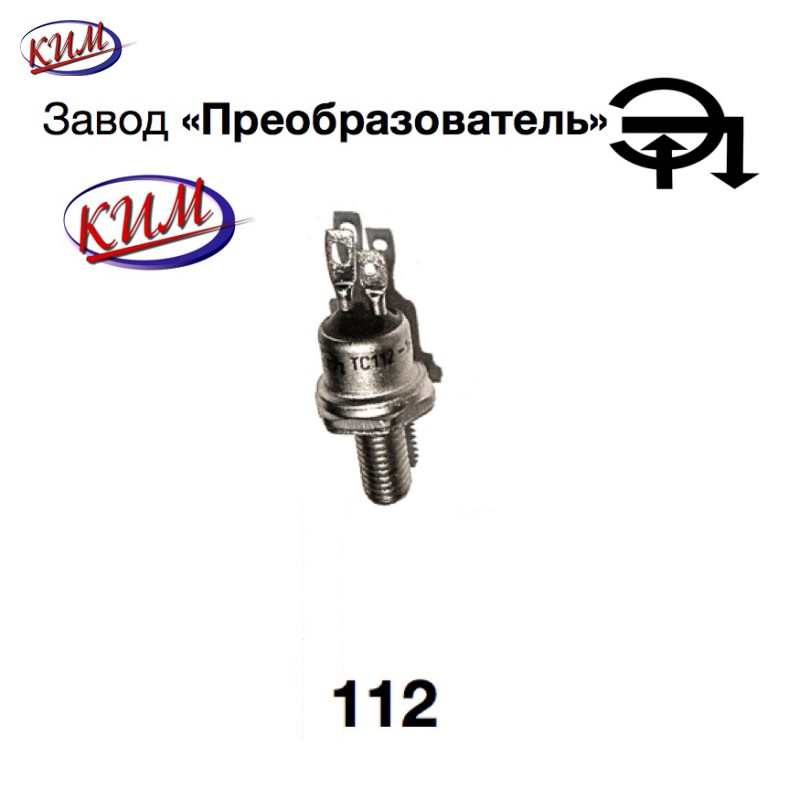

ТС112-16 Симистор 16А в металлостеклянном корпусе с жестким выводом
Симиcтop (симметричный триодный тиристор) или триак— полупроводниковый прибор, являющийся разновидностью тиристоров и используемый для коммутации в цепях переменного тока. В электронике часто рассматривается как управляемый выключатель (ключ). В отличие от тиристора, имеющего катод и анод, основные (силовые) выводы симистора называть катодом или анодом некорректно, так как в силу структуры симистора они являются тем и другим одновременно. Однако по способу включения относительно управляющего электрода основные выводы симистора различаются, причём имеет место их аналогия с катодом и анодом тринистора. Для управления нагрузкой основные электроды симистора включаются в цепь последовательно с нагрузкой. В закрытом состоянии проводимость симистора отсутствует, нагрузка выключена. При подаче на управляющий электрод отпирающего сигнала между основными электродами симистора возникает проводимость, нагрузка оказывается включённой. Характерно, что симистор в открытом состоянии проводит ток в обоих направлениях. Другой особенностью симистора, как и других тиристоров, является то, что для его удержания в открытом состоянии нет необходимости постоянно подавать сигнал на управляющий электрод (в отличие от транзисторa). Симистор остаётся открытым, пока протекающий через основные выводы ток превышает некоторую величину, называемую током удержания. Отсюда следует, что выключение нагрузки происходит вблизи моментов времени, когда напряжение на основных электродах симистора меняет полярность (обычно это совпадает по времени со сменой полярности напряжения в сети).
Тиристор симметричный низкочастотный штыревого исполнения.
Предназначен для работы в преобразовательных устройствах, а также в цепях постоянного и переменного тока различных силовых установок.
Выпускаются в металлостеклянном корпусе с жестким выводом.
Максимально допустимый действующий ток - 16 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение 200-1200в
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.

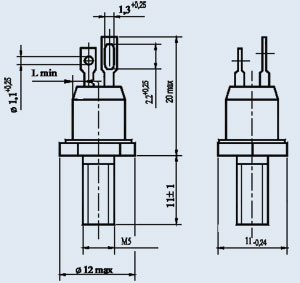

Габаритные размеры:
- общая длина - 31 мм
- длина шпильки - 11 мм
- резьба - М5
Масса тиристора не более 6 г.
Климатическое исполнение: УХЛ2, Т2.
Рекомендуемый охладитель: О111.
Структура условного обозначения:
ТС112-16-12
ТС - тиристор симметричный;
1 - порядковый номер модификации конструкции;
1 - обозначение диаметра корпуса по ГОСТ 20859.1-89;
2 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
16 - максимально допустимый действующий ток, А; 12- класс по повторяющемуся напряжению.
Технические характеристики симметричных тиристоров штыревого исполнения ТС112-16:Наименование
тиристора
симметричного | Максимально допустимые значения параметров при Тп=max | Значения параметров при Тп=25°С | Tj |
|---|
| ITRMS | UDRM | IDRM | ITSM | rT | (duD/dt)crit | (diT/dt)crit | UTM | UT(TO) | IL | IH | IGT | UGT | td | tqt | Rthjc |
|---|
| А | В | мА | А | МОм | В/мкс | А/мкс | В | В | мА | мА | мА | В | мкс | мкс | °С/Вт | °С |
|---|
| ТС112-16-1 | 16 | 100 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 | | ТС112-16-2 | 16 | 200 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 | | ТС112-16-3 | 16 | 300 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 | | ТС112-16-4 | 16 | 400 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 | | ТС112-16-5 | 16 | 500 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 | | ТС112-16-6 | 16 | 600 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 | | ТС112-16-7 | 16 | 700 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 | | ТС112-16-8 | 16 | 800 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 | | ТС112-16-9 | 16 | 900 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 | | ТС112-16-16 | 16 | 1000 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 | | ТС112-16-11 | 16 | 1100 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 | | ТС112-16-12 | 16 | 1200 | 3 | 100 | 29 | 2,5…25 | 50 | 1,85 | 1,2 | 60 | 45 | 100 | 2 | 4 | 12 | 1,55 | -60…+125 |
Условные обозначения электрических параметров тиристоров симметричных:• ITRMS - Максимально допустимый действующий ток в открытом состоянии.
• UDRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• ITSM - Ударный ток в открытом состоянии.
• rT - Динамическое сопротивление симметричного тиристора.
• (dUD/dt)crit - Критическая скорость нарастания коммутационного напряжения.
• (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• UT(TO) - Пороговое напряжение симметричного тиристора.
• IL - Ток включения симметричного тиристора.
• IH - Ток удержания симметричного тиристора.
• IGT - Отпирающий постоянный ток управления.
• UGT - Отпирающее постоянное напряжение управления.
• td - Время задержки включения по управлению.
• tq - Время выключения по управлению.
• tqt - Время включения по управлению.
• Rthjc - Тепловое сопротивление переход-корпус.
• Tj - Температура перехода симметричного тиристора. Цена: 297 руб.
|
