Тиристоры низкочастотные серии Т112 на 10А, 16А

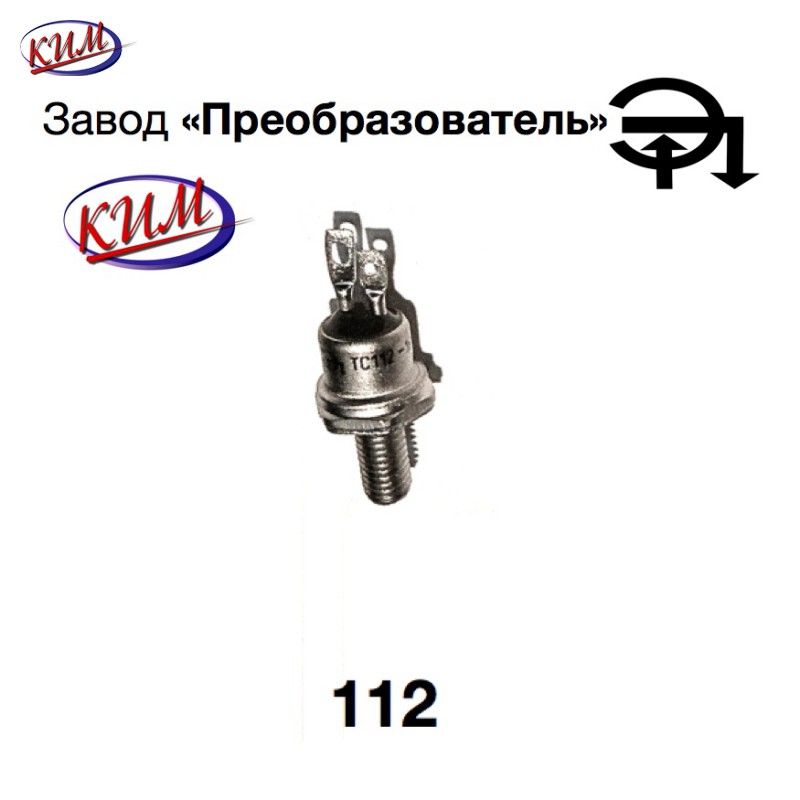

![]() Тиристоры кремниевые диффузионные P-N-P-N. Широко применяются в электротехнике и электронике в качестве силовых переключающих элементов. Выпускаются в металлостеклянном корпусе штыревой конструкции с жесткими силовыми выводами. Анодом является основание.
Обозначение типономинала и полярности силовых выводов приводится на корпусе. Тиристор - это переключающий полупроводниковый прибор, пропускающий ток в одном направлении. Этот радиоэлемент часто сравнивают с управляемым диодом и называют полупроводниковым управляемым вентилем. Тиристор имеет три вывода, один из которых - управляющий электрод, можно сказать, спусковой крючок - используется для резкого перевода тиристора во включенное состояние. Тиристор совмещает в себе функции выпрямителя, выключателя и усилителя. Часто он используется как регулятор, главным образом, когда схема питается переменным напряжением.
Масса не более 7г.
Технические характеристики тиристоров серии Т112:
| Наименование параметра | Значение параметра | Значение параметра | Значение параметра | Поле маркировки | | Тип тиристора | Т112-10 | Т112-16 | | | | Максимально допустимый средний ток в открытом состоянии А(Т85С) | 10 | 16 | | 1 | | Повторяющееся импульсное напряжение в закрытом состоянии В (Класс) | 100-1200 (1-12) | 100-1200(1-12) |
| 2 | | Критическая скорость нарастания напряжения в закрытом состоянии В/Мкс | 50(2),200(4),500(6),1000(7) | 50(2),200(4),500(6),1000(7) | | 3 | | Климатическое исполнение | У, УХЛ | У, УХЛ | | 4 | | Максимально допустимый действующий ток в открытом состоянии А | 10 | 16 | | | | Отпирающее постоянное напряжение управления В. не более | 3,5 | 3,5 | | | | Отпирающий постоянный ток управления мА, не более | 40 | 40 | | | | Тепловое сопротивление переход-корпус СВт, не более | 0.15 | 0.15 | | | | Температура перехода, С | -60+125 | -60+125 | | | | Температура хранения, С | -60+60 | -60+60 | |
|
Пример расшифровки артикула:
Т112-10-12-4-У 1 Т- тиристор 2 112- тип корпуса 3 10 - максимально допустимый средний ток в открытом состоянии при Т-85С, А 4 12-класс тиристора, т.е. максимальное напряжение в закрытом состоянии, 1 класс равен 100В, 12класс равен1200В 5 4- скорость нарастания напряжения в закрытом состоянии В/мкс 6 У- климатическое исполнение У-50+125С, УХЛ -60+125С
Тиристоры серии Т112 применяются в комплекте с охладителями О112-60 Цена: уточняйте у менеджера
|
