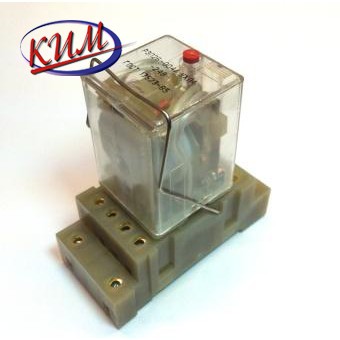

РЭП26-003А Реле промежуточное

Артикул: РЭП26-003А

Электромагнитное, промежуточное, для использования в цепях управления электроприводами переменного тока с номинальным напряжением до 380В частотой 50(60)Hz.

Изготавливается в соответствии с ГОСТ 15150 и ИГФР.647115.069ТУ, в климатическом исполнении УХЛ и О.

Структура обозначения при заказе реле

26 003 А 5 26 27 0 40 УХЛ4

1 2 3 4 5 6 7 8 9

Обозначение серии

Тип и количество контактов Таблица 1

Класс коммутационной износостойкости:

А-класс А

Д-класс Д

Обозначение рода тока управляющей катушки, модификации управляющей катушки:

1-переменного тока с катушкой напряжения, одностабильное

5-постоянного тока с катушкой напряжения, одностабильное

6-постоянного тока с катушкой тока, одностабильное

Обозначение исполнения по способу крепления и способу подключения внешних проводников Таблица 2

Обозначение напряжения или тока включающей катушки Таблица 3

Условное обозначение наличия дополнительных элементов:

0-без дополнительных элементов

2-с ручным манипулятором

5-с электрическим индикатором и ручным манипулятором, для 24вDC, 110вDC, 220вAC

6-с защитным диодом и ручным манипулятором, для напряжений катушки до 24вDC

7-с электрическим индикатором, защитным диодом и ручным манипулятором, для напряжений катушки до 24вDC

Степень защиты:

00-IP00

40-IP40

Вид климатического исполнения:

УХЛ-для умеренного и холодного климата

4-категория размещения по ГОСТ 15150

Тип и количество контактов Таблица 1

Тип	Общее число контактов	Замыкающих	Размыкающих	Переключающих
001	1			1
010	1		1
100	1	1
002	2			2
020	2		2
110	2	1	1
200	2	2
003	3			3
120	3	1	2
210	3	2	1
300	3	3
004	4			4
220	4	2	2
310	4	3	1
400	4	4

Условное обозначение напряжения включающей катушки Таблица 3

Постоянный ток (DC)		Переменный ток 50Гц (АС)
Обозначение	Значение	Обозначение	Значение
01	6в	21	12в
02	12в	22	24в
03	15в	24	40в
04	24в	26	110в
06	48в	27	220в
09	60в	28	380в
11	110в	34	230в
13	220в	35	240в

Исполнения по способу крепления Таблица 2

Обозначение	Наличие розетки	Способ подключения внешних проводников
16	нет	ламели под пайку
18	нет	ламели под “фастон”
76	нет	ламели под печать
21	есть	винтовые зажимы
26	есть	ламели под пайку
78	есть	ламели под печать

Технические параметры

Наименование параметра	Ед. изм.	Норма	Условия измерения
Диапазон коммутируемых напряжений	В	~ 5 - 380 - 5 - 220
Номинальный ток через контакты	А	10 9 8 6	от минус 40°С до плюс 40°С от минус 40°С до плюс 45°С от минус 45°С до плюс 50°С от минус 50°С до плюс 55°С
Минимальный рабочий ток контактов	А	0,05 0,01	при U=5В при U=24В
Допустимый сквозной ток через контакты	А	160	в течение 1с
Допустимые пределы изменения напряжения в цепи управления	%	+5 -15
Потребляемая мощность - для пост. тока с 1-3 контактами - для пост. тока с 4 контактами - для переменного тока	Вт Вт ВА	1,5 2,0 3,0	t=(20±5)°С
Время срабатывания, не более	с	0.03	t=(20±5)°С
Время отпускания, не более	с	0.03
Механическая износостойкость	млн. циклов	30,0
Предельная отключаемая мощность - на переменном токе - на постоянном токе	ВА ВА Вт Вт	1600 3000 150 250	нагрузка индуктивная нагрузка активная нагрузка индуктивная нагрузка активная

Цена: уточняйте у менеджера
