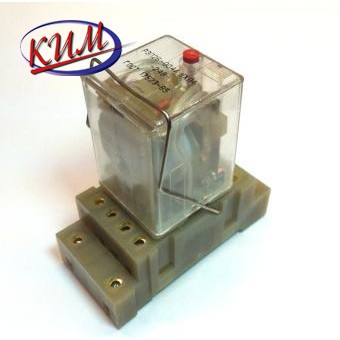

РЭП26-004А Реле промежуточное

Артикул: РЭП26-004А


 Электромагнитное, промежуточное, для использования в цепях управления электроприводами переменного тока с номинальным напряжением до 380В частотой 50(60)Hz.

Изготавливается в соответствии с ГОСТ 15150 и ИГФР.647115.069ТУ, в климатическом исполнении УХЛ и О.

                                    Структура обозначения при заказе реле

                                  26  004  А  5  26  27  0  40  УХЛ4

               1     2    3  4   5    6   7   8      9


 1 Обозначение серии
 2 Тип и количество контактов:  Таблица 1
 3

 Класс коммутационной износостойкости:

А-класс А

Д-класс Д

 4

 Обозначение рода тока управляющей катушки, модификации управляющей катушки:

1-переменного тока с катушкой напряжения, одностабильное

5-постоянного тока с катушкой напряжения, одностабильное

6-постоянного тока с катушкой тока, одностабильное

 5

 Обозначение исполнения по способу крепления и способу подключения внешних проводников:  Таблица 2

 6

 Обозначение напряжения или тока включающей катушки:   Таблица 3

 7

 Условное обозначение наличия дополнительных элементов:

0-без дополнительных элементов

2-с ручным манипулятором

5-с электрическим индикатором и ручным манипулятором, для 24вDC, 110вDC, 220вAC

6-с защитным диодом и ручным манипулятором, для напряжений катушки до 24вDC

7-с электрическим индикатором, защитным диодом и ручным манипулятором, для напряжений катушки до 24вDC

 8

 Степень защиты:

00-IP00

40-IP40

 9

 Вид климатического исполнения:

УХЛ-для умеренного и холодного климата

4-категория размещения по ГОСТ 15150



Тип и количество контактов                                  Таблица 1

 Тип Общее число контактов Замыкающих Размыкающих Переключающих
 001   1      1
 010   1      1
 100   1     1
 002   2      2
 020   2      2
 110   2     1     1
 200   2     2
 003   3        3
 120   3      1      2
 210   3      2      1
 300   3      3
 004   4        4
 220   4      2      2
 310   4      3       1
 400   4      4



  Условное обозначение напряжения включающей катушки               Таблица 3


             Постоянный ток (DC)              Переменный ток 50Гц (АС)
 Обозначение Значение Обозначение Значение
 01 6в 21 12в
 02 12в 22 24в
 03 15в 24 40в
 04 24в 26 110в
 06 48в 27 220в
 09 60в 28 380в
 11 110в 34 230в
 13 220в 35 240в



                                           Исполнения по способу крепления        Таблица 2


Обозначение
 Наличие розетки Способ подключения внешних проводников
 16 нет ламели под пайку
 18 нет ламели под “фастон”
 76 нет ламели под печать
 21 есть винтовые зажимы
 26 есть ламели под пайку
 78 есть ламели под печать



                                              Технические параметры

 Наименование параметра Ед. изм. Норма Условия измерения
 Диапазон коммутируемых напряжений      В ~ 5 - 380
 - 5 - 220

 Номинальный ток через контакты      А10
9
8
6
 от минус 40°С до плюс 40°С
от минус 40°С до плюс 45°С
от минус 45°С до плюс 50°С
от минус 50°С до плюс 55°С
 Минимальный рабочий ток контактов      А 0,05
0,01
 при U=5В
при U=24В
 Допустимый сквозной ток через контакты      А 160 в течение 1с
 Допустимые пределы изменения напряжения в цепи управления      % +5
-15

 Потребляемая мощность
- для пост. тока с 1-3 контактами
- для пост. тока с 4 контактами
- для переменного тока

Вт

Вт
ВА
 1,5
2,0
3,0
  t=(20±5)°С
 Время срабатывания, не более с 0.03  t=(20±5)°С
 Время отпускания, не более с 0.03
 Механическая износостойкость млн. циклов 30,0
 Предельная отключаемая мощность
- на переменном токе

- на постоянном токе
  ВА
ВА
Вт
Вт
 1600
3000
150
250
 нагрузка индуктивная
нагрузка активная
нагрузка индуктивная
нагрузка активная





Цена: уточняйте у менеджера
