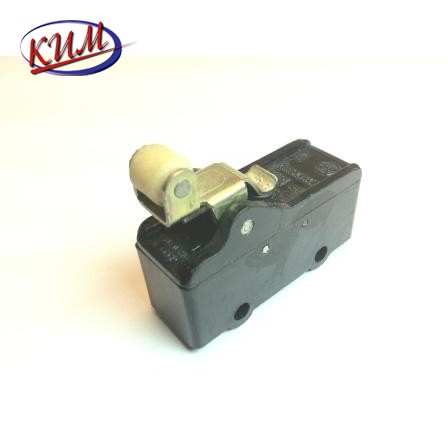

МП1107 Микропереключатель
Микровыключатели серии МП1000 предназначены для коммутации электрических цепей управления под воздействием управляющих упоров.
Микровыключатели серии МП1000 устанавливаются на подвижных и неподвижных частях стационарных установок.
Микровыключатели серии МП1000 соответствуют требованиям ГОСТ 12434, ТУ 3428-003-002136664-2004. Требования безопасности (ГОСТ12.2.007.0;ГОСТ 12.2.007.6)
Микровыключатели двухполюсные ( с общей внешней точкой электрической схемы и двумя схемами) контактные элементы двойного разрыва с четырьмя выводами на два направления.
Виды климатических исполнений МП1000: У2, Т2, УХЛ3, Т3 (ГОСТ15150);
виды привода МП1000: толкатель, рычаг с роликом, селективный (инверсный);
способ крепления МП1000 на панели: базовый, фронтальный, комбинированный, торцевой;
способ монтажа проводов МП1000: винтами, пайкой;
степени защиты МП1000: IP00; IP40; IP54 (ГОСТ 14254);
значения механических ВВФ по группе М9 (ГОСТ 17516.1) и степени жесткости 1 (ГОСТ 20.57.406) Основные параметры МП1000:
Переменный ток частотой 50 и 60Гц при категории применения АС-11:
Номинальные рабочие напряжения, В: 24; 40; 110; 220; 380; 660
Номинальные рабочие токи, А: 2,5; 2,0; 1,6; 1,0; 0,40
Постоянный ток при категории применения ДС-11:
Номинальные рабочие напряжения, В: 24; 27; 110; 220; 440
Номинальные рабочие токи, А: 1,0; 0,40; 0,25; 0,10
Номинальный тепловой ток 10А
Коммутационная износостойкость не менее 1600000 циклов
Механическая износостойкость не менее 20000000 циклов
Серия МП1100Л с индексом модернизации "Л", степени защиты IP00-"1"
МП1107 приводы: с рычагом, с роликом, селективный прямой Условия эксплуатации:
высота над уровнем моря:
не более 4300 м;
температура окружающей среды:
для У2 от минус 40 до 40 °С, для Т2 от минус 10 до 45 °С, для УХЛ3 от минус 40 до 80 °С, для ТЗ от минус 10 до 45 °С;
относительная влажность:
для У2 при температуре 20 °С - 80%, для Т2 при 27 °С - 90%, для УХЛ3 при 20 °С - 80%, для ТЗ при 27 °С - 80%
Цена: 600 руб.
|
