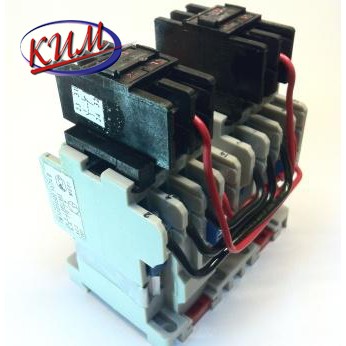

ПМ12-010500 УХЛ4В Пускатель реверсивный 10А 440В

Пускатели электромагнитные серии ПМ12, предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока частотой 50 и 60 Гц.

Для защиты трехфазных асинхронных двигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз, предназначены трехполюсные электротепловые токовые реле.

Номинальный ток контактов вспомогательной цепи 10А 660В АС

Для увеличения количества дополнительных контактов используются фронтальные насадки типа ПКЛ:

ПКЛ1104-1НО+1НЗ контакты

ПКЛ1100-1НО+1НО контакты

ПКЛ2204- 2НО+2НЗ контакты
ПКЛ4004- 4НО контакта

Напряжение катушки на частоте 50Гц:

24, 36, 40, 48, 110, 127, 220, 230, 380, 400, 415, 440, 500, 600В

Зажимы пускателей рассчитаны на переднее присоединение проводников из меди, алюмомеди, аллюминия и его сплавов с минимальным сечением проводов 0,75мм

Структура условного обозначения пускателя

ПМ12-ХХХ-Х-Х-Х-Х-Х-Х

1 2 3 4 5 6 7 8

1 Обозначение серии
2 Номинальный ток: 010-10А, 025-25А, 040-40А, 063-63А
3
Цифра указывающая на наличие или отсутствие теплового реле:

1-без теплового реле, нереверсивные

2-с тепловым реле, нереверсивные

5 без теплового реле, реверсивные с механической блокировкой для степени защиты IP00, IP20, с электрической и механической блокировкой для степени защиты IP40, IP54

6-с тепловым реле, реверсивные с электрической и механической блокировками
4
Цифра, указывающая исполнение пускателей по степени защиты и наличию кнопок управления:

0-степень защиты IP00

1-степень защиты IP54 без кнопок

2-степень защиты IP54с кнопками "Пуск" и "Стоп"

3- степень защиты IP54с кнопками "Пуск" и "Стоп" и сигнальной лампой

4-степень защиты IP40 без кнопок

5-степень защиты IP20

6-степень защиты IP40 с кнопками "Пуск" и "Стоп"

защиты IP40 с кнопками "Пуск" и "Стоп" и сигнальной лампой


5
Цифра, указывающая исполнение пускателей по числу и исполнению контактов вспомогательной цепи:

1-исполнение с 1 замкнутым контактом для пускателей на ток 10, 25, 40А

0-исполнение с 1 разомкнутым контактом для пускателей на ток 10, 25, 40А, 2 замкнутых +2 разомкнутых контакта для пускателей на ток 63А
6 Буква, характеризующая климатическое исполнение по ГОСТ 15150
7 Цифра, характеризующая категорию размещения по ГОСТ 15150
8 Буква, указывающая исполнение по износостойкости А, Б, В А-16млн срабатываний Б-10млн срабатываний В-8млн срабатываний

Для того чтобы управление мощными электрическими двигателями или коммутациями электрических приборов было простым и безопасным, используют современные магнитные пускатели реле, которые представляют собой пару контакторов с одним и тем же значением номинального тока, закрепленные на общей панели.

Электромагнитные пускатели ПМ12 используются при дистанционном пуске стационарных установок с непосредственным подключением к электросети, при остановке и реверсировании трехфазных электрических двигателей с ротором короткозамкнутого типа. Данный прибор надежно защищает электрическую силовую цепь от вероятных коротких замыканий, поэтому его используют во многих сферах.

Основные характеристики, которыми обладает реверсивный магнитный пускатель 10А 440В:

• работает при температуре от -40 до +55 градусов и при влажности до 100%;
• эффективная работа обеспечивается при переменном токе в главной электросети;
• рассчитан на напряжение в сети до 660 В при переменном токе с частотой в 50 Гц;
• имеет 3 силовых контакта на 10А и один дополнительный контакт;
• степень защиты согласно ГОСТу 14255-69.
