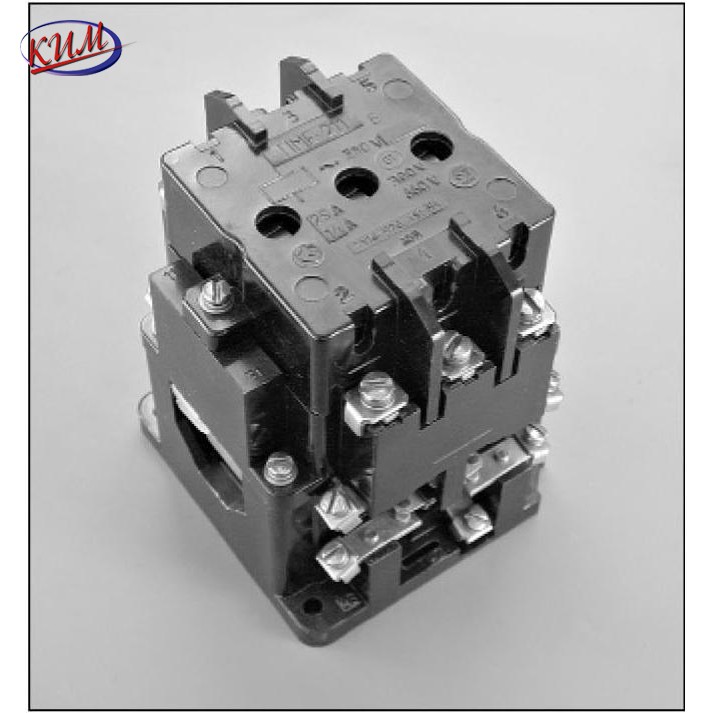

Пускатель электромагнитный ПМА3100
Структура условного обозначения пускателей ПМА-3000 ПМА - 3 Х Х 0 Х Х Х 1 2 3 4 5 6 7 8 Пример записи обозначения пускателя в оболочке со степенью защиты IP00, нереверсивного, класса износостойкости А, с катушкой на напряжение 220в 50Гц, с 2-мя НО и НЗ контактами вспомогательной цепи без кнопок, применение в умеренном климате, количество срабатываний 16млн.
ПМА-3100 У3А, 220в, (2з+2р)
| 1 | Буквенное обозначение типа пускателя | | 2 | Цифра, обозначающая исполнение пускателя по номинальному току 40А | | 3 | Цифра, указывающая исполнение пускателей по назначению и наличию теплового реле: 1-без реле, нереверсивные 2-с реле, нереверсивные 3-без реле, реверсивные, с электрической блокировкой 4-с реле, реверсивные с электрической блокировкой | | 4 | Цифра, указывающая исполнение пускателя по степени защиты по ГОСТ 14254-80: 0-IP00 1-IP40 | | 5 | Цифра, указывающая исполнение пускателя по роду тока цепи управления, напряжению главной цепи: переменный, 380в | | 6 | Буквы, обозначающие климатическое исполнение по ГОСТ 15150-69 | 7
8 | Цифра, обозначающая категорию размещения по ГОСТ 15150-69
Буква, обозначающая класс износостойкости пускателя: А-16млн. циклов Б-16млн циклов В-8млн. циклов |
Электромагнитный пускатель ПМА3100 – это установка, которая предназначена для осуществления дистанционного управления и контроля над пуском и над процессом завершения работы электродвигателя. Данный прибор в основном используется для того, чтобы защитить асинхронные двигатели с короткозамкнутыми роторами переменного тока от продолжительных перегрузок. Магнитный пускатель серии ПМА3100от «Кашинского завода электроаппаратуры» – это гарантия бесперебойной работы трехфазного электродвигателя, оснащенного короткозамкнутым ротором. Основные отличительные черты электромагнитного пускателя ПМА3100: - номинальный ток контактов в электроцепи составляет 40 А;
- номинальное напряжение для эффективной работы прибора – до 660 В и переменный ток с частотой в 50 Гц;
- относится к контактной группе 4НО+4НЗ;
- имеет степень защиты согласно ГОСТ - IP 00;
- имеет тепловое реле;
- имеет габариты 89х93х116 мм
- к панели крепится с помощью винтов.
Наличие теплового реле помогает в защите управляемых электродвигателей от возможных перегрузок недопустимой по технике безопасности продолжительности и от токов, которые могут возникнуть при обрыве одной из фаз. Поэтому данный вид электромагнитных пускателей, комплектуемых ограничителями перенапряжений, пригоден для систем управления, но только с использованием микропроцессорной техники. Приобрести магнитные пускатели реле в интернет магазине «КИМ» можно по цене от 900 рублей.
Цена: 900 руб.
|
