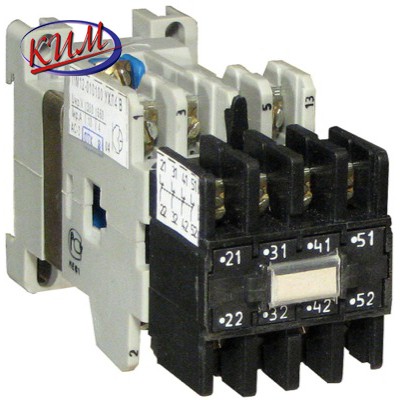

ПМ12-040 Пускатель магнитный нереверсивный 40А 440В
Пускатели электромагнитные серии ПМ12, предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока частотой 50 и 60 Гц. Для защиты трехфазных асинхронных двигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз, предназначены трехполюсные электротепловые токовые реле.
- Температура от -40 до +55 гр С
- Относительная влажность до 100% при Т 35гр.С
- Номинальный ток контактов вспомогательной цепи10А660В АС
Для увеличения количества дополнительных контактов используются фронтальные насадки типа ПКЛ:
- ПКЛ1104-1НО+1НЗ контакты
- ПКЛ1100-1НО+1НО контакты
- ПКЛ2204- 2НО+2НЗ контакты
- ПКЛ4004- 4НО контакта
Напряжение катушки на частоте 50Гц:
24, 36, 40, 48, 110, 127, 220, 230, 380, 400, 415, 440, 500, 600В
Зажимы пускателей рассчитаны на переднее присоединение проводников из меди, алюмомеди, аллюминия и его сплавов с минимальным сечением проводов 0,75мм
Структура условного обозначения пускателя
ПМ12-ХХХ-Х-Х-Х-Х-Х-Х
1 2 3 4 5 6 7 8
| 1 | Обозначение серии | | 2 | Номинальный ток: 010-10А, 025-25А, 040-40А, 063-63А | | 3 | Цифра указывающая на наличие или отсутствие теплового реле: 1-без теплового реле, нереверсивные 2-с тепловым реле, нереверсивные 5 без теплового реле, реверсивные с механической блокировкой для степени защиты IP00, IP20, с электрической и механической блокировкой для степени защиты IP40, IP54 6-с тепловым реле, реверсивные с электрической и механической блокировками | | 4 | Цифра, указывающая исполнение пускателей по степени защиты и наличию кнопок управления: 0-степень защиты IP00 1-степень защиты IP54 без кнопок 2-степень защиты IP54с кнопками "Пуск" и "Стоп" 3- степень защиты IP54с кнопками "Пуск" и "Стоп" и сигнальной лампой 4-степень защиты IP40 без кнопок 5-степень защиты IP20 6-степень защиты IP40 с кнопками "Пуск" и "Стоп" защиты IP40 с кнопками "Пуск" и "Стоп" и сигнальной лампой
| | 5 | Цифра, указывающая исполнение пускателей по числу и исполнению контактов вспомогательной цепи: 1-исполнение с 1 замкнутым контактом для пускателей на ток 10, 25, 40А
0-исполнение с 1 разомкнутым контактом для пускателей на ток 10, 25, 40А, 2 замкнутых +2 разомкнутых контакта для пускателей на ток 63А | | 6 | Буква, характеризующая климатическое исполнение по ГОСТ 15150 | | 7 | Цифра, характеризующая категорию размещения по ГОСТ 15150 | | 8 | Буква, указывающая исполнение по износостойкости А, Б, В А-16млн срабатываний Б-10млн срабатываний В-8млн срабатываний |
Нереверсивный магнитный пускатель осуществляет удаленный контроль и управление работой трехфазного асинхронного электродвигателя. При этом возможен как его пуск, так и торможение. Нереверсивный магнитный пускатель имеет открытое исполнение и не имеет тепловой защиты. С помощью нереверсивного пускателя серии ПМ12-040100 можно эффективно управлять любым потребителем питания, будь то освещение, охлаждение, обогрев и т.д. Он применяется для пуска, разгона до максимально допустимой скорости вращения, остановки и защиты от вероятных перегрузок трехфазной асинхронной электрической силовой установки, оснащенной короткозамкнутым ротором. Для эффективной работы данного вида электромагнитных пускателей необходимо, чтобы магнитный пускатель реле выдерживал напряжение до 660 В и переменный ток с частотой до 60 Гц, был оснащен трехполюсными электротепловыми токовыми реле и окружающая среда была температурой от -40 до +55 градусов. Основные характеристики ПМ12-040100: - работает при переменном токе и номинальном напряжении в 660 В;
- имеет конфигурацию контактов: три силовых и один дополнительный контакт, рассчитанный на 10А;
- имеет степень защиты IP00, IP20, IP40, IP54 согласно нормам ГОСТа 14255-69.
Цена – от 850 рублей.
Цена: уточняйте у менеджера
|
