ДЛ112-10 Силовой диод лавинный прямого включения в металлическом корпусе 10А
Диод кремниевый диффузионный.
Предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 1,5 кГц.

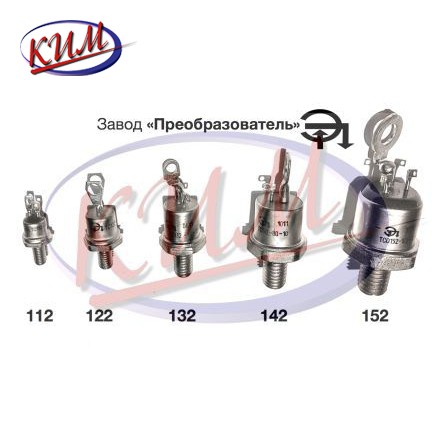

Выпускаются в металлостеклянном корпусе с жестким выводом прямой полярности.
Средний прямой ток - 10А
Повторяющееся импульсное обратное напряжение 100-1800 В
У диодов прямой полярности анодом является основание корпуса, обратной полярности — жесткий вывод.
Охлаждение воздушное естественное.
Обозначение типономинала и полярность выводов приводятся на корпусе.
Масса диода не более 6 г.
Тип применяемого охладителя - O111.
Структура условного обозначения:
ДЛ112-10-10
ДЛ - диод выпрямительный, лавинный;
1 - порядковый номер модификации конструкции;
1 - обозначение диаметра корпуса диода;
2 - обозначение конструктивного исполнения корпуса диода;
10 - максимально допустимый средний ток в открытом состоянии, А;
10 - класс по обратному повторяющемуся напряжению.  Технические характеристики силовых низкочастотных диодов Д112-10:Наименование
диода | Предельные эксплуатационные параметры при Тп=150°С | Значения электрических характеристик при Тп=25°С | Tj |
|---|
| IF(AV) | URRM | URSM | URWM | UR | IFRMS | IFSM | IRRM | UFM | UTO | i2t | rT | trr | Qrr | Rthjc |
|---|
| А | В | В | В | В | А | кА | мА | В | В | кА2с | мОм | мкс | мкКл | °С/Вт | °C |
|---|
| ДЛ112-10-1 | 10 | 100 | 110 | 80 | 60 | 16 | 0,25 | 3,0 | 1,35 | 0,9 | - | 14 | 8 | 60 | 2,7 | -60…+150 | | ДЛ112-10-2 | 10 | 200 | 225 | 160 | 120 | 16 | 0,25 | 3,0 | 1,35 | 0,9 | - | 14 | 8 | 60 | 2,7 | -60…+150 | | ДЛ112-10-3 | 10 | 300 | 340 | 240 | 180 | 16 | 0,25 | 3,0 | 1,35 | 0,9 | - | 14 | 8 | 60 | 2,7 | -60…+150 | | ДЛ112-10-4 | 10 | 400 | 450 | 320 | 240 | 16 | 0,25 | 3,0 | 1,35 | 0,9 | - | 14 | 8 | 60 | 2,7 | -60…+150 | | ДЛ112-10-5 | 10 | 500 | 560 | 400 | 300 | 16 | 0,25 | 3,0 | 1,35 | 0,9 | - | 14 | 8 | 60 | 2,7 | -60…+150 | | ДЛ112-10-6 | 10 | 600 | 670 | 480 | 360 | 16 | 0,25 | 3,0 | 1,35 | 0,9 | - | 14 | 8 | 60 | 2,7 | -60…+150 | | ДЛ112-10-7 | 10 | 700 | 800 | 560 | 420 | 16 | 0,25 | 3,0 | 1,35 | 0,9 | - | 14 | 8 | 60 | 2,7 | -60…+150 | | ДЛ112-10-8 | 10 | 800 | 900 | 640 | 480 | 16 | 0,25 | 3,0 | 1,35 | 0,9 | - | 14 | 8 | 60 | 2,7 | -60…+150 | | ДЛ112-10-9 | 10 | 900 | 1000 | 720 | 540 | 16 | 0,25 | 3,0 | 1,35 | 0,9 | - | 14 | 8 | 60 | 2,7 | -60…+150 | | ДЛ112-10-10 | 10 | 1000 | 1100 | 800 | 600 | 16 | 0,25 | 3,0 | 1,35 | 0,9 | - | 14 | 8 | 60 | 2,7 | -60…+150 | | ДЛ112-10-11 | 10 | 1100 | 1200 | 880 | 660 | 16 | 0,25 | 3,0 | 1,35 | 0,9 | - | 14 | 8 | 60 | 2,7 | -60…+150 | | ДЛ112-10-12 | 10 | 1200 | 1300 | 960 | 720 | 16 | 0,25 | 3,0 | 1,35 | 0,9 | - | 14 | 8 | 60 | 2,7 | -60…+150 | | ДЛ112-10-13 | 10 | 1300 | 1450 | 1040 | 780 | 16 | 0,25 | 3,0 | 1,35 | 0,9 | - | 14 | 8 | 60 | 2,7 | -60…+150 | | ДЛ112-10-14 | 10 | 1400 | 1500 | 1120 | 840 | 16 | 0,25 | 3,0 | 1,35 | 0,9 | - | 14 | 8 | 60 | 2,7 | -60…+150 | | ДЛ112-10-15 | 10 | 1500 | 1650 | 1200 | 900 | 16 | 0,25 | 3,0 | 1,35 | 0,9 | - | 14 | 8 | 60 | 2,7 | -60…+150 | | ДЛ112-10-16 | 10 | 1600 | 1700 | 1280 | 960 | 16 | 0,25 | 3,0 | 1,35 | 0,9 | - | 14 | 8 | 60 | 2,7 | -60…+150 | | ДЛ112-10-17 | 10 | 1700 | 1800 | 1360 | 1020 | 16 | 0,25 | 3,0 | 1,35 | 0,9 | - | 14 | 8 | 60 | 2,7 | -60…+150 | | ДЛ112-10-18 | 10 | 1800 | 1900 | 1440 | 1080 | 16 | 0,25 | 3,0 | 1,35 | 0,9 | - | 14 | 8 | 60 | 2,7 | -60…+150 |
Условные обозначения электрических параметров силовых низкочастотных диодов:• IF(AV) - Максимально допустимый средний прямой ток.
• URRM - Повторяющееся импульсное обратное напряжение.
• URSM - Неповторяющееся импульсное обратное напряжение.
• URWM - Импульсное рабочее обратное напряжение.
• UR - Постоянное обратное напряжение.
• IFRMS - Максимально допустимый действующий прямой ток.
• IFSM - Ударный прямой ток.
• IRRM - Повторяющийся импульсный обратный ток.
• UFM - Импульсное прямое напряжение.
• UTO - Пороговое напряжение диода.
• i2t - Защитный показатель.
• rT - Динамическое сопротивление.
• trr - Время обратного восстановления.
• Qrr - Заряд обратного восстановления.
• Rthjc - Тепловое сопротивление переход-корпус диода.
• Tj - Температура перехода диода. Цена: уточняйте у менеджера
|
