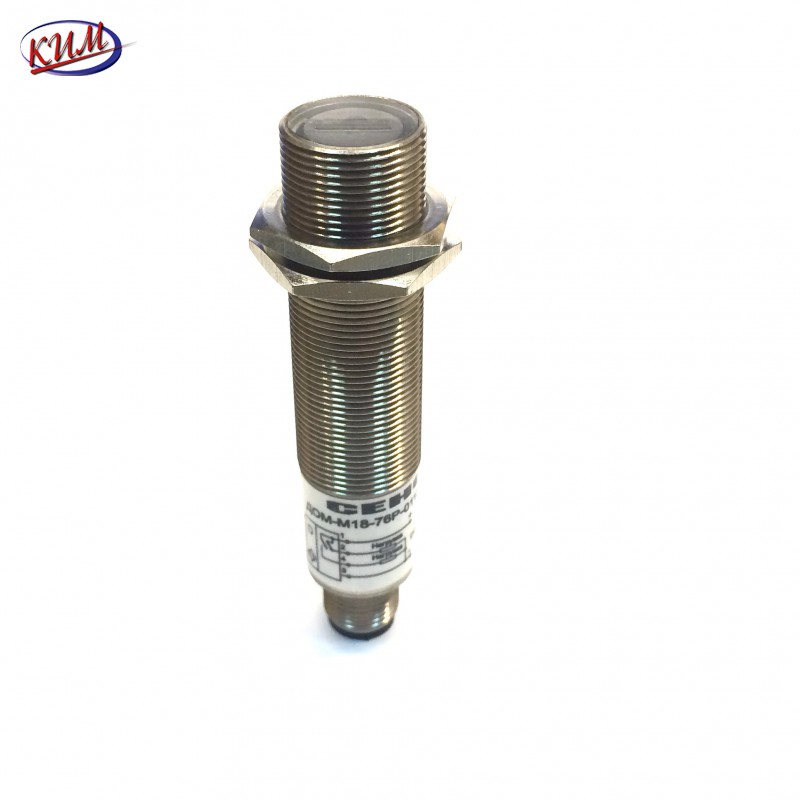

ДОМ-М18-76Р-0113-СА.03 Датчик оптической метки

Артикул: ДОМ-М18-76Р-0113-СА.03


Описание и применение:

Оптические датчики метки широко применяются применяются в промышленности-пищевой, легкой-в системах позиционирования обьектов с цветной меткой. Метка наносится на обьект для его ориентировки или остановки для последующей технологической операции.
Обьектами могут быть упаковочная пленка, тюбики в парфюмерии, упаковка в пищевой промышленности и т.п.
Датчики ДОМ работают на рассеянное отражение от обьекта (тип D) в видимой области спектра и могут иметь излучение красного, зеленого, голубого цвета.
При выборе датчика нужно указывать цвет излучателя, который следует подбирать, исходя из конкретного сочетания цвета метки и цвета фона метки. Вариантов цветового сочетания может быть много, но для подбора цвета излучателя датчика нужно знать следующие закономерности:
датчик плохо различает метку цвета своего излучателя на белом (светлом) фоне. Датчик надежно работает в том случае, если цвет метки (на цветовом круге) диаметрально противоположен цвету излучателя, а фон имеет цвет излучателя. Обратная комбинация цветов метки и фона также обеспечивает надежную работу датчика. Желательна различная степень насыщения цветом метки и фона


Технические характеристики

НаименованиеДОМ-М18-76Р-0113-СА.03
Цвет метки на светломНе синий
Диапазон рабочих напряжений10-30 В DC
Номинальный ток200 мА
Тип оптического датчикаD - отражение от объекта
Зона чувствительности5-10 мм
Регулировка чувствительностиЕсть
Схема выходаPNP общий минус
Функция выходаНО и НЗ
Способ подключенияразъем М12
Посторонняя засветкаменее 5000 лк
Частота переключения250 Гц
Индикация срабатыванияЕсть
Категория применения коммут. элементаDC13
Защита коммутационного элементаЕсть тактовая
Падение напряженияне более 2 В
Степень защиты корпусаIP65
ПодключениеРазъем М12
Применяемый соединитель с разъемомПВ-С19-03-2 / ПВ-С20-03-2
Материал корпусаЛатунь
Материал чувствит. элементаПММА
Габариты корпуса (разм ЧЭ х длина)М18х84
Максимальная масса изделия0,1 Кг

Цена: уточняйте у менеджера
