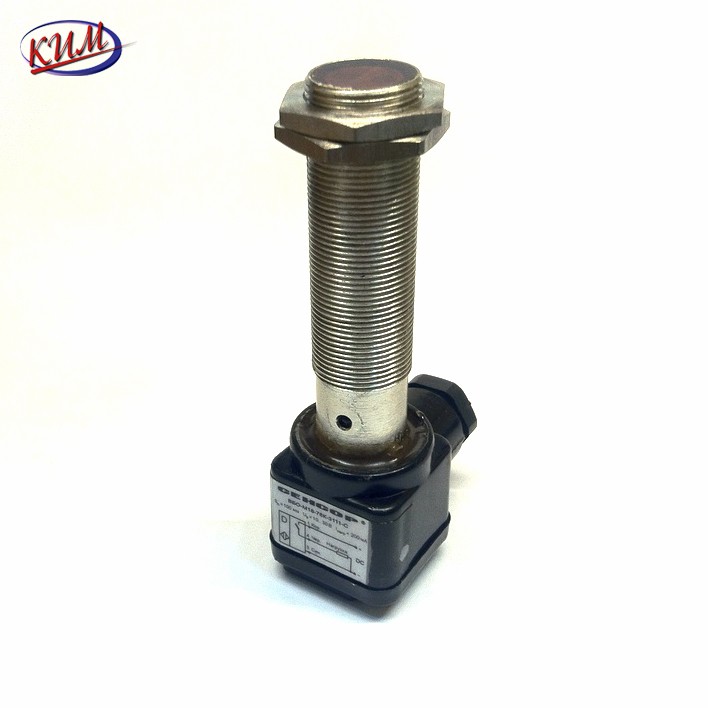

ВБО-М18-76К-8113-СА Оптический датчик отражение от рефлектора 0,1-4м

Артикул: ВБО-М18-76К-8113-СА


Технические характеристики


Принцип действия

Оптические бесконтактные выключатели
ИсполнениеПриемник
Зона чувствительности (Sd = Smax - Smin)0,1-4м
Способ подключенияЗажим под винт провода сечением до 2,5 мм/кв. Диаметр отверстия гермоввода 7,5 мм.
Диаметр или максимальный размер активной поверхности, мм18
Вид корпусаМеталлический цилиндр с резьбой

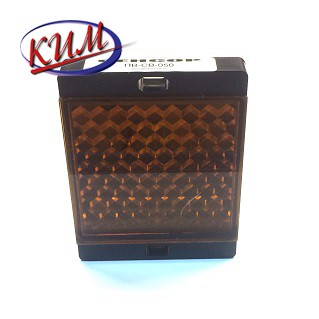

Тип оптического бесконтактного выключателяТип R. Возврат луча от отражателя

Функциональные параметры
Частота срабатывания, Гц250
Задержка готовности, мс200


Посторонняя засветка ВБО, Лк5000


Электрические параметры


Схема подключения



PNP выход постоянного тока (3 или 4 вывода)
Функция коммутационного элементаНО+ НЗ контакт

Наличие индикации и защиты выхода от перегрузокЕсть индикация срабатывания, защита от перегрузок, короткого замыкания и защита от выбросов напряжения
Наличие регулировокчувствительности
Диапазон номинальных напряжений питания, В12 - 24 В
Диапазон рабочих напряжений питания, В10 - 30 В
Падение напряжения для ВБ постоянного тока (3 или 4 вывода), В2
Номинальный ток для ВБ постоянного тока, мА200
Минимальный рабочий ток для ВБ постоянного тока (3 или 4 вывода), мА0,1
Остаточный ток для ВБ постоянного тока (3 или 4 вывода), мА0,01
Собственный ток потребления для ВБ постоянного тока (3 или 4 вывода), мА25
Наличие герметизации и класс изоляцииКласс II
Испытательное напряжение проверки изоляции для ВБ постоянного тока, В500

Эксплуатационные параметры
Температура окружающей среды для нормального исполнения, С-25…+80 С
Степень защиты IP по ГОСТ 14254IP65
Влажность окружающего воздуха, %< 90% при +20 С
Стойкость при испытаниях на влажное тепло циклическоеПрил. В.8.1.2.5
Степень загрязнения окружающей средыСтепень 3
Стойкость к быстрому изменению температурыПрилож. В.8.1.2.3
Климатическое исполнение серийных изделий (по ГОСТ 15150-69)У1
Вибрационная стойкостьСогласно п. 7.4.2
Стойкость к механическим ударамa=75g, t=11 мс
Предельные механические нагрузки на встроенный кабельПриложение С.8.1
Устойчивость к воздействию электромагнитных полей, В/м3 В/м при 80-1000 МГц, ГОСТ Р 51317.4.3
Устойчивость к импульсным помехам, кВ1 кВ, ГОСТ Р 51317.4.4
Устойчивость к электростатическим разрядам, кВ4 кВ, ГОСТ Р 51317.4.2
Допустимое излучение, мкВ/мСогласно п. 7.2.7
Максимальная величина пульсаций напряжения постоянного тока, ВНе более 0.1 Ue
Устойчивость к кондуктивным помехам5 класс, ГОСТ Р 51317.2.5



Цена: 8 500 руб.
