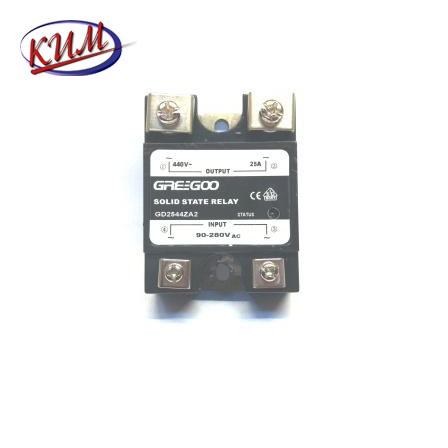

GDH6048ZA2 Твердотельное реле (Симисторный выход)

Артикул: GDH6048ZA2




Серия GDH бесконтактных реле переменного тока с тиристорным выходом. Симисторная версия реле является недорогим решением для активных нагрузок. Компенсационная схема реле включается, когда напряжение переменного тока просто проходит через ноль, и выключается, когда ток проходит через нуль.

Особенности реле:
- Высокие удельные характеристики
- Входное управляющее напряжение от 90 до 250V AC
- Допустимое пиковое напряжение 440V AC для серии GD, 480V AC для серии  GDH
- Тип коммутации переключение в «0» «Zero Voltage»
- Низкий уровень электромагнитных помех
- Оптическая изоляция (вход/выход) 2500V AC
- Отсутствие дребезга контактов
- Отсутствие акустического шума
- Светодиодная индикация наличия управляющего сигнала
- Рабочая температура -30 - +80ºC
- Высокая надежность


1. GD - однофазное, GT - трехфазное твердотельное реле
2. H - на повышенное напряжение (SCR :480V AC, транзистор :230V DC)
3. 80 - рабочий ток (10A, 25A, 40A, 60A, 80A, 100A, 120A)
4. 48 - рабочее напряжение ( 28: 280V AC, 48: 480V AC, 23: 230V DC)
5. Z - тип коммутации (Z: управление через «0», D: коммутация постоянного напряжения)
6. D3 - входное управляющее напряжение (D3: DC 3-32V, А2: 90-250V)

Твердотельное реле GDH6048ZA2 является аналогом:

Crydom  CWA4850

Omron    G3NA-475-UTU-2 AC100-240

Carlo Gavazzi  RAM1A60A75

 Kippribor - Овен  HD6044ZA2


Цена: 1 800 руб.
