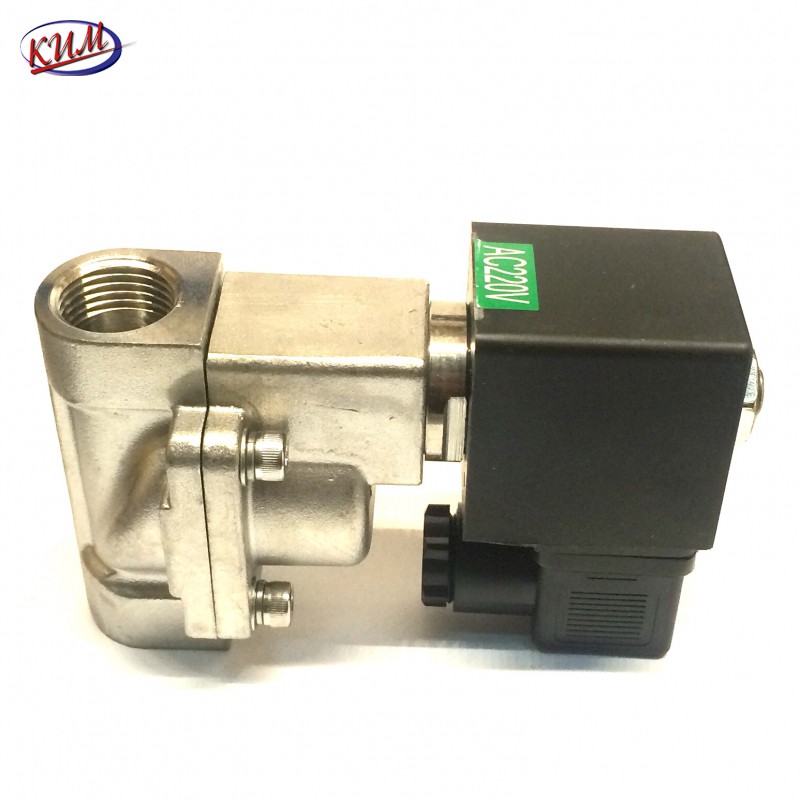

Клапан электромагнитный YCP31-...GSP нормально закрытый прямого действия с диафрагмой высокотемпературный
Руководство по эксплуатации электромагнитных клапанов (соленоидов)
Область применения: Соленоидные клапаны устанавливаются на трубопроводах. В зависимости от исполнения (нормально закрытые или нормально открытые), открывают или закрывают поток рабочей среды при поступлении на катушку клапана управляющего напряжения от подключенного к нему датчика (реле давления, поплавкового выключателя, реле уровня и т.п.) Описание прибора: Соленоидный (электромагнитный) клапан-это комбинация двух основных узлов:
1 Соленоид (Электромагнит) с сердечником. Сердечник свободно движется в герметично закрытой трубке внутри катушки соленоида
2 Непосредственно клапан с проходным отверстием, в котором установлена диафрагма или поршень, чтобы открывать или закрывать поток. клапан открывается или закрывается движением магнитного сердечника, который втягивается в соленоид, когда на катушку подается питание. Конструкция обеспечивает компактность и герметичность клапана.
Особенности: Срабатывание при давлении от 0,5 Bar
Высокая частота срабатывания катушки Рабочая среда: вода, горячая вода, пар, масла, алкоголь Материалы: Корпус: нержавеющая сталь
Уплотнения: PTFE: -20...+180 градусов Цельсия VITON: -10...+120 градусов Цельсия

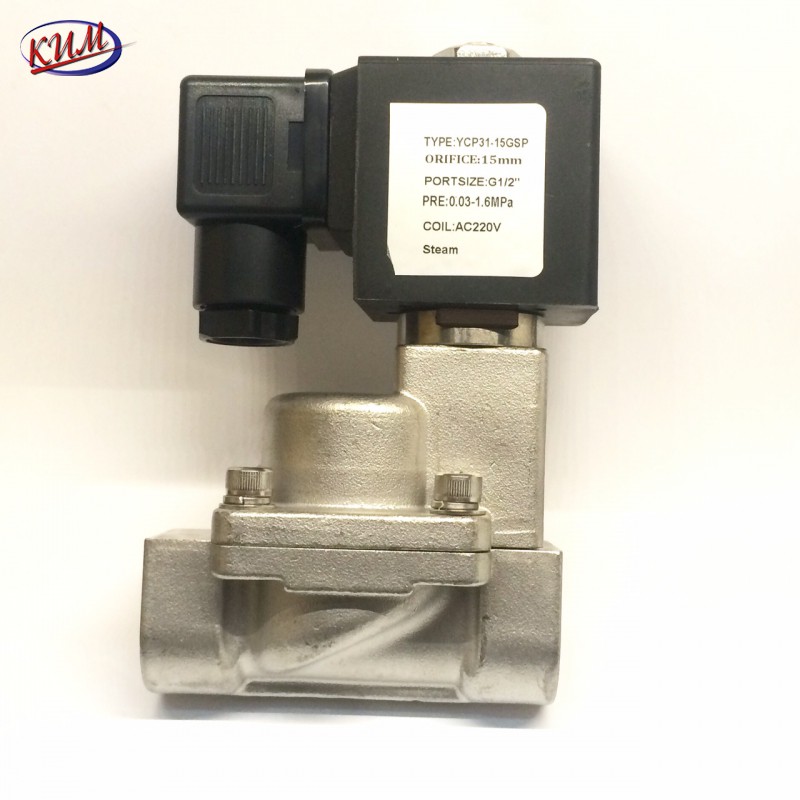

Рабочее давление: 0,05МПа...1,6МПа (0,5...16 Bar) Присоединение в дюймах: 3/8, 1/2, 3/4, 1", 1 1/2", 2" Ду в мм: 12, 15, 20, 25, 32, 40, 50 Напряжение управляющих катушек: DC: 6v, 12v, 24v AC: 24v, 110v, 220v Используемая катушка: S21H 22va(AC), IP65 Расшифровка заказа на примере клапана YCP31-15GSP AC220V:
YCP-модель клапана 31-тип клапана: если в конце 1-Нормально Закрытый, если 2-Нормально Открытый 15- Ду, мм (Диаметр условного отверстия) X-присоединение: G-резьбовое, F-фланцевое Y-материал корпуса: B-латунь, S-нержавеющая сталь Z-материал уплотнения: V-VITON, E-EPDM, N-NBR, P-PTFE Описание уплотнительных материалов, используемых в клапанах: PTFE (Белый)-кристаллический термопласт на основе тефлона. Обладает хорошими механическими свойствами и широким температурным диапазоном: -200...+200гр, горячий пар до +180гр. Самый низкий коэффициент трения среди всех пластмассовых материалов. Устойчив к агрессивным средам. Имеет наиболее широкий спектр применения в технике. VITON (Коричневый)-эластомер на основе сшитого бисфенолом фторкаучука. Предназначается для пазовых колец, грязесьемников, губчатых колец, шевронных манжет и т.д. Обладает высокой устойчивостью к температурам (-20...+200г.), химикатам, экстремальным погодным условиям и озону. Имеет низкую устойчивость к аммиачным средам, полярным растворителям (ацетону, диоксану), к тормозным жидкостям на гликольной основе. Монтаж прибора: 1 Перед монтажом клапана трубопроводы должны быть прочищены, т.к. попадание в клапан инородных частиц может привести к выходу его из строя. Перед входным отверстием соленоидного клапана необходимо установить фильтр-грязевик. 2 Для правильной работы клапан должен быть установлен так, чтобы направление стрелки совпадало с направлением потока. Движение потока против стрелки может повредить внутренние компоненты клапана. 3 Трубы с обоих концов клапана следует надежно закрепить. 4 При затяжке трубных соединений следует применить контрусилие, т.е. необходимо использовать 2 гаечных ключа: на клапане и на трубном соединении. 5 Нельзя подавать напряжение на катушку, не надетую на клапан-это приведет к ее мгновенному перегреву. 6 Вода не должна проникать в клемную колодку. Кабель необходимо монтировать с образованием петли для стекания конденсата.
