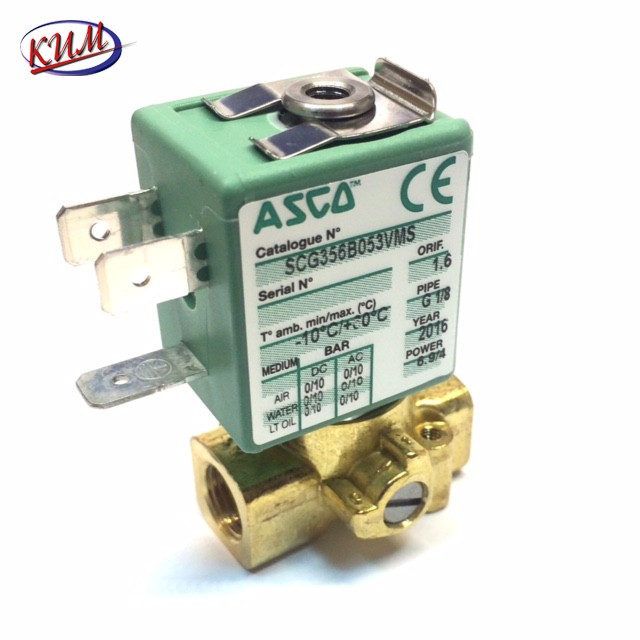

SCG356B053VMS.230v Клапан соленоидный ASCO (Нидерланды)

Артикул: SCG356B053VMS.230v


Руководство по эксплуатации

Область применения:

Распределительный соленоидный клапан 3/2-ходовой, прямого действия, нормально закрытый. Предназначен для управления пневмоприводами диаметром 32,50 и 63мм. Используется в невзрывоопасных зонах.

Описание прибора:

Соленоидный (электромагнитный) клапан-это комбинация двух основных узлов:

1 Соленоид (Электромагнит) с сердечником. Сердечник свободно движется в герметично закрытой трубке внутри катушки соленоида

2 Непосредственно клапан с проходным отверстием, в котором установлена диафрагма или поршень, чтобы от, крывать или закрывать поток. клапан открывается или закрывается движением магнитного сердечника, который втягивается в соленоид, когда на катушку подается питание. Конструкция обеспечивает компактность и герметичность клапана.

Особенности:

Срабатывание при нулевом давлении

Высокая частота срабатывания катушки

Рабочая среда:

Вода, воздух, масла

Материалы:

Корпус: латунь

Сердечник, трубка сердечника, основание соленоида и пружины: нержавеющая сталь

Уплотнения: Нитрил-Бутадиеновая резина (NBR)

Адаптер: Латунь

Рабочие температуры клапана для уплотнений:

NBR:  -10...+60 градусов Цельсия

Рабочее давление: 0,0МПа...1МПа (0...10 Bar)

Присоединение в дюймах: G1/8

Ду в мм: 1,6

Влажность: 10...95%

Напряжение управляющей катушки: AC 230v

Используемая катушка:  6,9va(AC), IP65

Клапан комплектуется коннектором DIN 43650 тип В и переходником.



NBR (Черный)-эластомер на основе сшитого серой акрил-нитрил-бутадиен-каучука. Обладает высокой твердостью и высокой устойчивостью к стиранию по сравнению с другими резиновыми эластомерами.

Монтаж прибора:

1 Перед монтажом клапана трубопроводы должны быть прочищены, т.к. попадание в клапан инородных частиц может привести к выходу его из строя. Перед входным отверстием соленоидного клапана необходимо установить фильтр-грязевик.

2 Для правильной работы клапан должен быть установлен так, чтобы направление стрелки совпадало с направлением потока. Движение потока против стрелки может повредить внутренние компоненты клапана.

3 Трубы с обоих концов клапана следует надежно закрепить.

4 При затяжке трубных соединений следует применить контрусилие, т.е. необходимо использовать 2 гаечных ключа: на клапане и на трубном соединении.

5 Нельзя подавать напряжение на катушку, не надетую на клапан-это приведет к ее мгновенному перегреву.

6 Вода не должна проникать в клемную колодку. Кабель необходимо монтировать с образованием петли для стекания конденсата.




Цена: 9 500 руб.
