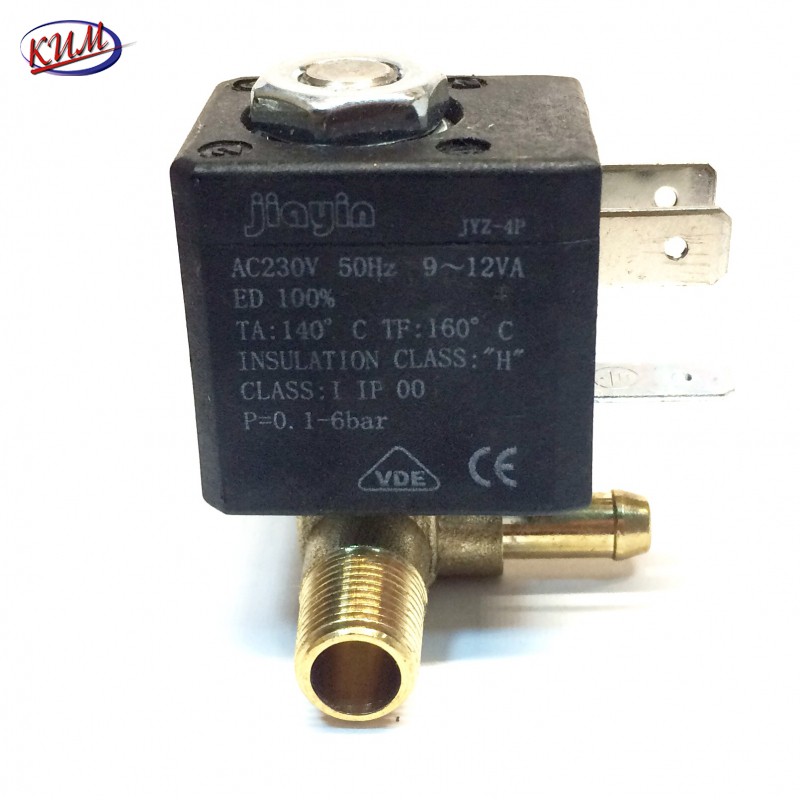

Клапан электромагнитный JYZ-4P нормально закрытый прямого действия высокотемпературный

Руководство по эксплуатации электромагнитных клапанов (соленоидов)

Область применения:

Соленоидные клапаны устанавливаются на трубопроводах. В зависимости от исполнения (нормально закрытые или нормально открытые), открывают или закрывают поток рабочей среды при поступлении на катушку клапана управляющего напряжения от подключенного к нему датчика (реле давления, поплавкового выключателя, реле уровня и т.п.)

Описание прибора:

Соленоидный (электромагнитный) клапан-это комбинация двух основных узлов:

1 Соленоид (Электромагнит) с сердечником. Сердечник свободно движется в герметично закрытой трубке внутри катушки соленоида

2 Непосредственно клапан с проходным отверстием, в котором установлена диафрагма или поршень, чтобы открывать или закрывать поток. клапан открывается или закрывается движением магнитного сердечника, который втягивается в соленоид, когда на катушку подается питание. Конструкция обеспечивает компактность и герметичность клапана.

Особенности:

Срабатывание при нулевом давлении

Высокая частота срабатывания катушки

Рабочая среда:

Вода, горячая вода, воздух, масла, алкоголь

Материалы:

Корпус: латунь

Уплотнения: VITON

Рабочие температуры клапана для уплотнений:

VITON:  -10...+160 градусов Цельсия

Рабочее давление: 0,0МПа...0,8МПа (0...8 Bar)

Присоединение в дюймах: 3/8

Ду в мм: 5

Напряжение управляющей катушки: AC 230v

Используемая катушка:  9-12va(AC), IP65

VITON (Коричневый)-эластомер на основе сшитого бисфенолом фторкаучука. Предназначается для пазовых колец, грязесьемников, губчатых  колец, шевронных манжет и т.д. Обладает высокой устойчивостью к температурам (-20...+200г.), химикатам, экстремальным погодным условиям и озону. Имеет низкую устойчивость к аммиачным средам, полярным растворителям (ацетону, диоксану), к тормозным жидкостям на гликольной основе.

Монтаж прибора:

1 Перед монтажом клапана трубопроводы должны быть прочищены, т.к. попадание в клапан инородных частиц может привести к выходу его из строя. Перед входным отверстием соленоидного клапана необходимо установить фильтр-грязевик.

2 Для правильной работы клапан должен быть установлен так, чтобы направление стрелки совпадало с направлением потока. Движение потока против стрелки может повредить внутренние компоненты клапана.

3 Трубы с обоих концов клапана следует надежно закрепить.

4 При затяжке трубных соединений следует применить контрусилие, т.е. необходимо использовать 2 гаечных ключа: на клапане и на трубном соединении.

5 Нельзя подавать напряжение на катушку, не надетую на клапан-это приведет к ее мгновенному перегреву.

6 Вода не должна проникать в клемную колодку. Кабель необходимо монтировать с образованием петли для стекания конденсата.

Цена: 1 650 руб.
