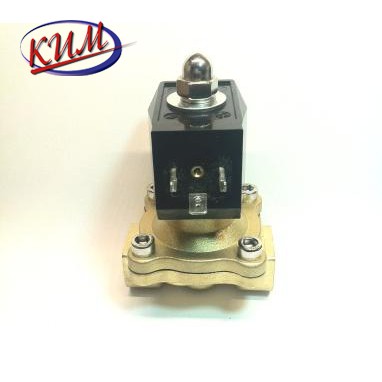

Клапан электромагнитный 2W31 нормально закрытый прямого действия с диафрагмой
Руководство по эксплуатации электромагнитных клапанов (соленоидов)
Область применения: Соленоидные клапаны устанавливаются на трубопроводах. В зависимости от исполнения (нормально закрытые или нормально открытые), открывают или закрывают поток рабочей среды при поступлении на катушку клапана управляющего напряжения от подключенного к нему датчика (реле давления, поплавкового выключателя, реле уровня и т.п.) Описание прибора: Соленоидный (электромагнитный) клапан-это комбинация двух основных узлов:
1 Соленоид (Электромагнит) с сердечником. Сердечник свободно движется в герметично закрытой трубке внутри катушки соленоида
2 Непосредственно клапан с проходным отверстием, в котором установлена диафрагма или поршень, чтобы открывать или закрывать поток. клапан открывается или закрывается движением магнитного сердечника, который втягивается в соленоид, когда на катушку подается питание. Конструкция обеспечивает компактность и герметичность клапана.
Особенности: Срабатывание при нулевом давлении
Высокая частота срабатывания катушки Рабочая среда: Вода, горячая вода, воздух, масла, алкоголь
Материалы: Корпус: латунь или нержавеющая сталь
Уплотнения: NBR, EPDM, VITON Рабочие температуры клапана для уплотнений: NBR: -10...+80 градусов Цельсия
EPDM: -10...+120 градусов Цельсия
VITON: -10...+120 градусов Цельсия
Рабочее давление: 0,0МПа...0,8МПа (0...8 Bar) Присоединение в дюймах: 3/8, 1/2, 3/4, 1 Ду в мм: 12, 15, 20, 25 Напряжение управляющих катушек: DC: 12v, 24v AC: 24v, 110v, 220v Используемая катушка: S91B 17va(AC), 14вт, IP65 Технические характеристики: Обозначение | Ду, мм | Kv, м3час | Присоединение | Pmin, МПа | Pmax, МПа | Цена, руб | Вес клапана, кг | 2W3112GXV | 12 | 4,5 | 3/8" | 0,00 | 0,8 | 2000 | 0,61 | 2W3115GXV | 15 | 4,5 | 1/2" | 0,00 | 0,8 | 2500 | 0,69 | 2W3120GXV | 20 | 9,3 | 3/4" | 0,00 | 0,8 | 3500 | 0,75 | 2W3125GXV | 25 | 12 | 1" | 0,00 | 0,8 | 4500 | 1,00 |
Расшифровка заказа на примере клапана 2W3125 XYZ:
2W-модель клапана 31-тип клапана: если в конце 1-Нормально Закрытый, если 2-Нормально Открытый 25- Ду, мм (Диаметр условного отверстия) X-присоединение: G-резьбовое, F-фланцевое Y-материал корпуса: B-латунь, S-нержавеющая сталь, P-тефлон, H-чугун, L-пластик Z-материал уплотнения: V-VITON, E-EPDM, N-NBR, P-PTFE Описание уплотнительных материалов, используемых в клапанах: NBR (Черный)-эластомер на основе сшитого серой акрил-нитрил-бутадиен-каучука.Устойчив к маслам и нефтепродуктам, неустойчив к кислороду. Диапазон температур -10...+80гр.С. EPDM (Черный)-эластомер на основе сшитого переоксидным образом этилен-пропилен-диен-каучука. Обладает хорошими механическими свойствами и широким температурным диапазоном: -50...+150гр, горячий пар до +180гр.Устойчив к агрессивным средам. Не используется для масел. VITON (Коричневый)-эластомер на основе сшитого бисфенолом фторкаучука. Предназначается для пазовых колец, грязесьемников, губчатых колец, шевронных манжет и т.д. Обладает высокой устойчивостью к температурам (-20...+200г.), химикатам, экстремальным погодным условиям и озону. Имеет низкую устойчивость к аммиачным средам, полярным растворителям (ацетону, диоксану), к тормозным жидкостям на гликольной основе. Монтаж прибора: 1 Перед монтажом клапана трубопроводы должны быть прочищены, т.к. попадание в клапан инородных частиц может привести к выходу его из строя. Перед входным отверстием соленоидного клапана необходимо установить фильтр-грязевик. 2 Для правильной работы клапан должен быть установлен так, чтобы направление стрелки совпадало с направлением потока. Движение потока против стрелки может повредить внутренние компоненты клапана. 3 Трубы с обоих концов клапана следует надежно закрепить. 4 При затяжке трубных соединений следует применить контрусилие, т.е. необходимо использовать 2 гаечных ключа: на клапане и на трубном соединении. 5 Нельзя подавать напряжение на катушку, не надетую на клапан-это приведет к ее мгновенному перегреву. 6 Вода не должна проникать в клемную колодку. Кабель необходимо монтировать с образованием петли для стекания конденсата.
Цена: 3 500 руб.
|
