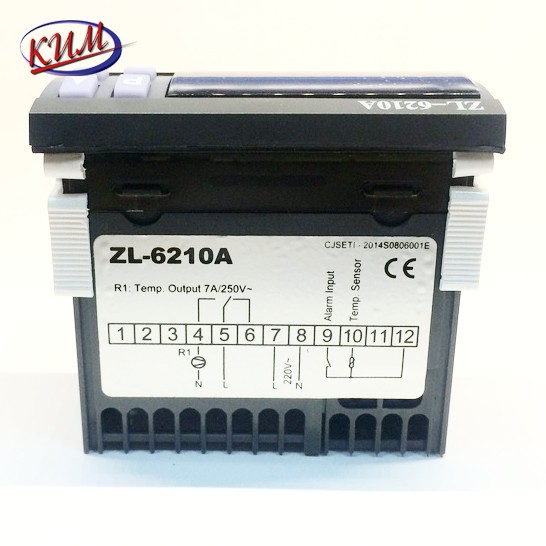

ZL-6210A Недорогой регулятор температуры с питанием 220в

Артикул: ZL-6210A


 Серия недорогих температурных контроллеров  ZL-62xxA





 1                                                                                            Применение

Серия ZL-62XXA является термоконтроллером, работающим в режиме нагрева или охлаждения. Применяется в промышленных и бытовых холодильных установках с питанием 220в или 12в. Можно использовать как терморегулятор для инкубаторов, для поддержания температуры в погребе.

 2.                                                          Основные функции

● Охлаждение / нагрев

● Измерение и регулировка температуры с отображением на дисплее

● Калибровка температуры

● Звуковой выход тревоги

● Периодическое оттаивания

● Внешний вход предупреждение

● Выход на сигнальное реле

● Предупреждение при максимальной высокой температуре или при минимальной низкой температуре.

● Датчик предупреждения о неисправности



 3.                                                         Перечень моделей в серии

ZL-6210A 10A Охлаждение/Нагрев + Вход внешнего сигнала тревоги.

ZL-6220A 20A Охлаждение/Нагрев + Вход внешнего сигнала тревоги + Периодические размораживания в режиме охлаждения.

ZL-6230A 30A Охлаждение/Нагрев  + Вход внешнего сигнала тревоги+ Релейный выход тревоги.



4.                                                  Размеры и  Спецификация приборов

1. Размер передней панели: 78х34.5mm

2. Размер отверстия под прибор: 71х29mm

3. Размеры прибора: 78х34,5х71 мм

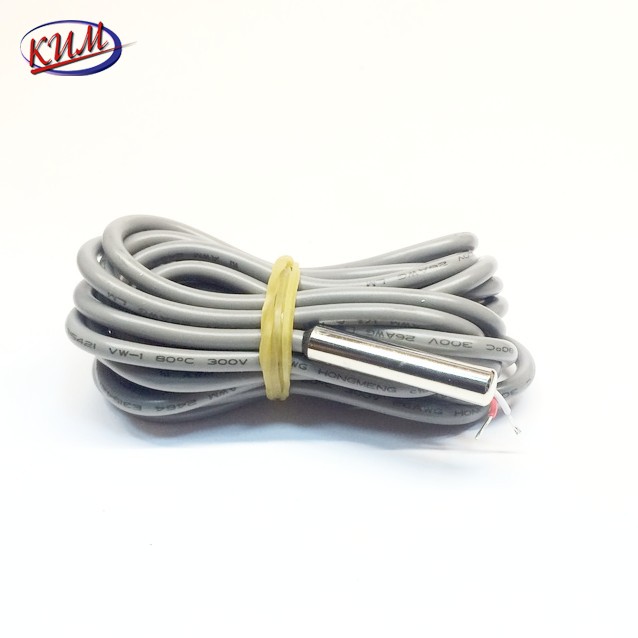

4. Длина датчика (ов): 3м (в том числе в датчике)

5.                                                    Технические характеристики

● Датчик температуры: NTC

● Диапазон установки: -40 ~ 120

● Диапазон отображения: от -40 ~ 130

● Рабочая температура: -10 ~ 45

● Температура хранения: -30 ~ 70

● Влажность: 5 ~ 85% RH

● Питание: AC185 ~ 245V, 50HZ;  12v DC

● Сечение провода: 2х1,5 мм или 1х2,5 мм

● ток нагрузки: 7A, 20А, 30А250VAC (резистивная нагрузка)

● Корпус: тугоплавкий пластик

● Степень защиты: IP65 (передняя панель)



6                               Индикация на дисплее



 Цифровая панель индикации, 4-х разрядный индикатор с цифрами красного цвета.

 Отображение измеренной температуры и кодов предупреждения

                  Таблица 1

                Номер

         Код предупреждения

                Информация

                            1

                        E01

Неисправность датчика-короткое замыкание или обрыв

                            2

                        Hi

Температура превышает максимальное значение

                            3

                        Lo

Температура превышает минимальное значение

                            4

                         EE

Нет доступа к ЕЕ данным

                            5

                        Err

Неправильный пароль

                           6

                        iA

Внешнее предупреждение

                           7

                        dEF

Операция разморозки

                           8

                        UnL

Восстановление параметров по умолчанию




7    Управление с клавиатуры

7.1  Установка режима охлаждение/Нагрев

Кнопку S нажать и держать в течение 3 секунд, чтобы войти врежим установки температуры. В режиме охлаждения, значок снежинка  мигает, и индикатор показывает заданнуютемпературу. В режиме обогрева

Значок лампочка мигает, и индикатор показывает заданную температуру. Нажмите клавишу иличтобы изменить заданную температуру.Нажмите кнопку S для сохранения заданной температуры и выхода из режима настройки. Если не нажимать любую кнопку более 30 секунд, устройство выйдет из режима набора без сохранения установленных данных.

7.2  Установка параметров системы

Вход в режим установки параметров системы

Используйте пароль, чтобы войти в режим настройки параметров, заводской пароль "1111".

Держите кнопку Р нажатой в течение 3 секунд, чтобы войти в режим. На дисплее отобразится「--- 0」, затем нажмите

▼ цифры пароля, нажмите ▲ значению цифры (0-9), нажмите S, чтобы подтвердить ввод пароля.

 Если пароль неправильный,  появится надпись Err「, и возвращается к измерению температуры после  3-х звуковых сигналов. Если пароль правильный, зуммер выдает один звуковой сигнал и переходит в режимы настройки согласно таблице 2. Цифры будут показывать  код параметра. Нажмите ▲ или

 ▼ для выбора кода параметра. Нажмите кнопку S для сохранения. Нажмите ▲или ▼

для установки значения. Нажмите  S, чтобы вернуться в режим состояния дисплея.

Для выхода из режима держите Р в течение 3 секунд, заданные параметры будут сохранены.

Если не нажать любую клавишу в течение 30 секунд, произойдет  выход из режима настройки без сохранения всех установленных данных.



                                     Таблица 2

      Номер

        Код

Функция

Диапазон

   Состояние

Заводские установки

            1

        U10

Время задержки включения прибора

   0-100 мин



             3

              2

          U11

Минимальное время непрерывной работы

   0-100 мин



              3

             3

          U12

Частота выхода

         0--8

0-выключено

             5

             4

          U20

Калибровка датчика температуры









             0

             5

          U22

Установка дифференциала

0,1--+10 С



             1,0

             6

          U52

Время задержки информировния о перегреве

 1—180 мин







             30

            7

           U53

Время задержки информирования о перегреве после первого включения в сеть

0—180час

0-выключено

              2

            8

           U60

Режимы цифрового входа DI

0;1;2;3;4

0-предупреждение выключено



              0

            9

           U61

Задержка ввода внешнего предупреждения

0—120 мин



             0

            10

           U62

Зуммер предупреждения

             0

             1

0-зуммер выкл.

1-зуммер вкл

             0

            11

           U90

Режим работы

CO-охлаждение HE-нагрев



            CO

            12

           U92

     Пароль



      0000-9999

        1111

            13

           End

Выход из режима настроек
