Принцип работы пьезокнопки основан на прямом физическом пьезоэффекте. При давлении через лицевую часть кнопки на пьезоэлемент происходит его деформация. Вследствие деформации на электродах пьезоэлемента возникает электрический импульс длительностью 120-200мс, что является достаточным для управления MOSFET ключом переменного тока. Функционально пьезокнопка является аналогом механической кнопки, т.е. «сухого контакта», не требующего источника питания и соблюдения полярности.
Варианты исполнения кнопок
1. Базовый вариант:
- При нажатии на кнопку происходит замыкание «контакта» (120-200 мс);
- При нажатии на кнопку происходит размыкание «контакта» (120-200 мс).
2. Специальные исполнения пьезокнопок:
- Пьезокнопки с заданной длительностью импульса (встроенный одновибратор)
При нажатии на кнопку происходит замыкание (размыкание) контакта назаданное время (указывается заказчиком); - Пьезокнопки с повышенной коммутационной способностью
Пьезокнопки, обеспечивающие коммутацию тока величиной до 1А с рабочим напряжением 24В постоянного тока;
При необходимости дополнительно могут комплектоваться импульснымипускателями, обеспечивающими включение/выключение электродвигателяили др. устройств большой мощности.
3. Пьезокнопки со встроенным микроконтроллером (в разработке)
- Пьезокнопкас расширенным временным диапазоном - аналог кнопки с одновибратором
При нажатии на кнопку происходит замыкание (размыкание) контакта назаданное время (расширенный временной диапазон); - Пьезокнопки ВКЛ/ВЫКЛ - полный аналог механической кнопки (простой)
При нажатии на кнопку происходит замыкание (размыкание) контакта, а размыкание (замыкание) - при отпускании кнопки; - Пьезокнопки со встроенным микроконтроллером – с диаграммами работ, согласованных с заказчиком.
| Технические характеристики |
| Степень защиты |
| IP68 давление водяного столба до 8 Бар, погружение до 100м ГОСТ 14254-96 |
| Ударопрочность |
| IK04 – анодир. алюминий, IK06 – нерж. сталь (Евростандарт EN 62262) |
| Рабочие температуры |
| -40°С … +75°С |
| Предельно допустимая скорость нарастания температуры |
| dt°/dt = 2°/сек |
| Номинальные токи/напряжения |
Базовый вариант – 0-0,15А/0-±24В постоянного тока *
Специальное исполнение – 0-1,0А/0-±24В постоянного тока * |
| Сопротивление контакта «Вкл» |
| 10 Ом макс. |
| Сопротивление контакта «Выкл» |
| 5 МОм мин. |
| Усилие нажатия типовое |
| 3-5 Н |
| Ресурс |
| Более 50 миллионов циклов |
| Индикация |
| Без индикации |
| Длительность импульса (без обработки) |
| 120-200 мс |
* При включении на индуктивную нагрузку требуется диодная защита
| Материалы |
| Корпус |
- Анодированный алюминий
- Нержавеющая сталь
- Пластик (в разработке) |
| Выводы |
- Провода длиной 300 мм, сечением 0,1 2мм2
- Кабель с изоляцией КСПВГ, сечением 6*0,12 мм2
- Разъем (в разработке)
|
Расшифровка артикула кнопки для заказа:
ВБ х ХХ ХХ ХХ Х ХХ Х ХХ
1 2 3 4 5 6 7 8 9
1 Выключатель бесконтактный
2 Тип контакта: з-замыкающий, р-размыкающий
3 Размер резьбы М16х1 (Без индикации)
4 Тип корпуса: F1, F2, F3, F4, F5, F6, F7
5 Материал и цвет корпуса:
AN- Аллюминий натуральный
AR- Аллюминий красный ( заказ от 50шт)
AG- Аллюминий синий ( заказ от 50шт)
AB-Аллюминий голубой ( заказ от 50шт)
AY- Аллюминий желтый ( заказ от 50шт)
SN- Нержавеющая сталь
PN- Пластик ( В разработке)
6 Тип выводов:
W- Стандартные провода длиной 30см
C- Кабель КСПВГ ( 6 жил)
R- Разьем ( В разработке)
7 Напряжение индикации:
05- 5в
09- 9в
12- 12в
24- 24в
8 Цвет индикации:
R- красный
G- зеленый
B- синий
T- трехцветный
9 Специальное исполнение:
С1- Усиленная коммутация до 1А
С2- Заданная длительность импульса до 24 часов.
С3- С удержанием ( В разработке)
С4- С фиксацией ( Вкл/Выкл)
С5- Индивидуальное программирование

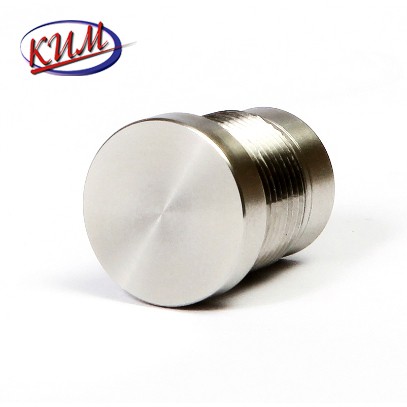

Кнопочные пьезовыключатели: типы корпусов кнопок с посадочным отверстием 16мм
Тип корпуса F

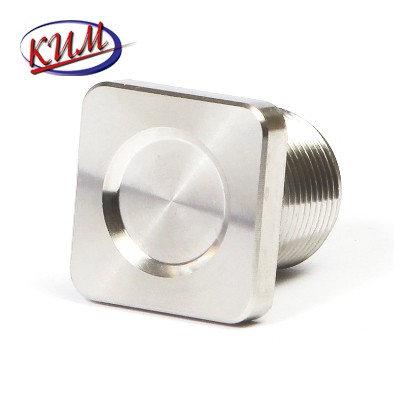

.jpg "Кнопка типа F7")
