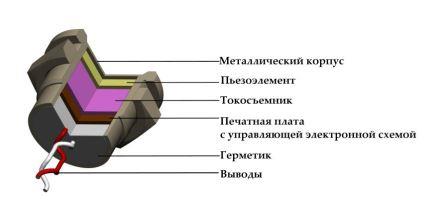

Принцип работы пьезокнопки основан на прямом физическом пьезоэффекте. При давлении через лицевую часть кнопки на пьезоэлемент происходит его деформация. Вследствие деформации на электродах пьезоэлемента возникает электрический импульс длительностью 120-200мс, что является достаточным для управления MOSFET ключом переменного тока. Функционально пьезокнопка является аналогом механической кнопки, т.е. «сухого контакта», не требующего источника питания и соблюдения полярности.
Варианты исполнения кнопок
1. Базовый вариант:
- При нажатии на кнопку происходит замыкание «контакта» (120-200 мс);
- При нажатии на кнопку происходит размыкание «контакта» (120-200 мс).
2. Специальные исполнения пьезокнопок:
- Пьезокнопки с заданной длительностью импульса (встроенный одновибратор)
При нажатии на кнопку происходит замыкание (размыкание) контакта назаданное время (указывается заказчиком); - Пьезокнопки с повышенной коммутационной способностью
Пьезокнопки, обеспечивающие коммутацию тока величиной до 1А с рабочим напряжением 24В постоянного тока;
При необходимости дополнительно могут комплектоваться импульснымипускателями, обеспечивающими включение/выключение электродвигателяили др. устройств большой мощности.
3. Пьезокнопки со встроенным микроконтроллером (в разработке)
- Пьезокнопкас расширенным временным диапазоном - аналог кнопки с одновибратором
При нажатии на кнопку происходит замыкание (размыкание) контакта назаданное время (расширенный временной диапазон); - Пьезокнопки ВКЛ/ВЫКЛ - полный аналог механической кнопки (простой)
При нажатии на кнопку происходит замыкание (размыкание) контакта, а размыкание (замыкание) - при отпускании кнопки; - Пьезокнопки со встроенным микроконтроллером – с диаграммами работ, согласованных с заказчиком.
Технические характеристики |
Степень защиты |
IP68 давление водяного столба до 8 Бар, погружение до 100м ГОСТ 14254-96 |
Ударопрочность |
IK04 – анодир. алюминий, IK06 – нерж. сталь (Евростандарт EN 62262) |
Рабочие температуры |
-40°С … +75°С |
Предельно допустимая скорость нарастания температуры |
dt°/dt = 2°/сек |
Номинальные токи/напряжения |
Базовый вариант – 0-0,15А/0-±24В постоянного тока * Специальное исполнение – 0-1,0А/0-±24В постоянного тока * |
Сопротивление контакта «Вкл» |
10 Ом макс. |
Сопротивление контакта «Выкл» |
5 МОм мин. |
Усилие нажатия типовое |
3-5 Н |
Ресурс |
Более 50 миллионов циклов |
Индикация |
Без индикации/ Светодиодная индикация |
Длительность импульса (без обработки) |
120-200 мс |
* При включении на индуктивную нагрузку требуется диодная защита
Материалы |
Корпус |
- Анодированный алюминий - Нержавеющая сталь - Пластик (в разработке) |
Выводы |
- Провода длиной 300 мм, сечением 0,1 2мм2 - Кабель с изоляцией КСПВГ, сечением 6*0,12 мм2 - Разъем (в разработке)
|
Расшифровка артикула кнопки для заказа:
ВБ х ХХ ХХ ХХ Х ХХ Х ХХ
1 2 3 4 5 6 7 8 9
1 Выключатель бесконтактный
2 Тип контакта: з-замыкающий, р-размыкающий
3 Размер резьбы М22х1 (Без индикации)
4 Тип корпуса:
M1-с плоской шляпкой, без индикации
М2-шляпка с углублением под палец, без индикации
М3-шляпка со скосом, без индикации
L1-плоская шляпка, точечная индикация
L2-шляпка с углублением под палец, точечная индикация

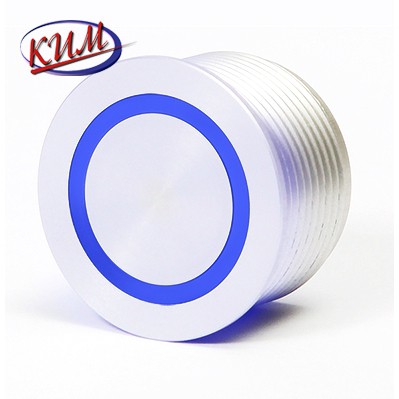

R1-круглая плоская панель, кольцевая индикация
R2-круглая панель с углублением под палец, кольцевая индикация

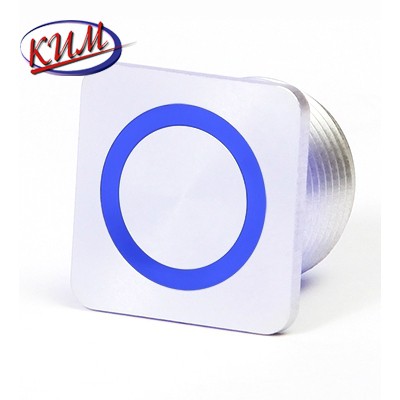

R3-квадратная плоская панель, кольцевая индикация
R4- квадратная панель с углублением под палец, кольцевая индикация
5 Материал и цвет корпуса:
AN- Аллюминий натуральный
AR- Аллюминий красный ( заказ от 50шт)
AG- Аллюминий синий ( заказ от 50шт)
AB-Аллюминий голубой ( заказ от 50шт)
AY- Аллюминий желтый ( заказ от 50шт)
SN- Нержавеющая сталь
PN- Пластик ( В разработке)
6 Тип выводов:
W- Стандартные провода длиной 30см
C- Кабель КСПВГ ( 6 жил)
R- Разьем ( В разработке)
7 Напряжение индикации:
05- 5в
09- 9в
12- 12в
24- 24в
8 Цвет индикации:
R- красный
G- зеленый
B- синий
T- трехцветный
9 Специальное исполнение:
С1- Усиленная коммутация до 1А
С2- Заданная длительность импульса до 24 часов.
С3- С удержанием ( В разработке)
С4- С фиксацией ( Вкл/Выкл)
С5- Индивидуальное программирование
Кнопочные пьезовыключатели: типы корпусов кнопок с посадочным отверстием 22мм:
Размеры пьезокнопок корпуса M1-круглая кнопка с плоской шляпкой |
Резьба М22*1,5 |
Размеры пьезокнопок корпуса M2-круглая кнопка с углублением под палец |
Резьба М22*1,5 |
Размеры пьезокнопок корпуса M3 |
Резьба М22*1,5 |
Размеры пьезокнопок корпуса L1 |
Резьба М22*1,5 |
Размеры пьезокнопок корпуса L2 |
Резьба М22*1,5 |
Размеры пьезокнопок корпуса R1- круглая кнопка с плоской шляпкой |
Резьба М22*1,5
Размеры пьезокнопок типа R2- круглая кнопка с углублением под палец
|
Размеры пьезокнопок типа R3-квадратная кнопка с плоской шляпкой
Резьба М22*1,5 |
Размеры пьезокнопок типа R4-квадратная кнопка с углублением под палец
