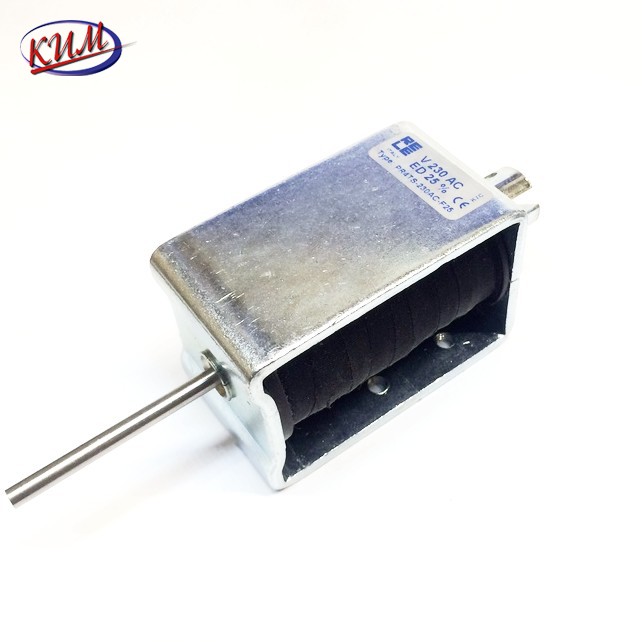

 Соленоид типа PR-TS  Соленоид типа PR |
|
Соленоиды линейного типа серии PR (Италия)
Электромагниты постоянного и переменного тока Линейные соленоиды серии PR предназначены для использования при переменном и постоянном токе. Конструкция рамы и поршня изготовлены из прочной стали. Они могут работать в любом положении, преобразовывая электрический импульс в осевую тягу. Изоляция катушка обмотки соответствует классу F. Работоспособность соленоидов сохраняется при нагреве катушки до 80 ° C на открытом воздухе, с температурой окружающей среды до 35 ° С. Превышение питающего напряжения до 105% от номинального напряжения. Любой электромагнит переменного тока, из-за его высокого энергопотребления (VA),быстро перегревается и выходит из строя, когда его плунжер находится долгое время во включенном состоянии. Чтобы избежать этого, соответствующая пружина может быть расположена между поршнем и корпусом. В соленоидах постоянного тока нет этой проблемы. При использовании соленоида пожалуйста, имейте в виду: 1 Любой груз должен всегда применяется строго по главной оси плунжера-чтобы избежать чрезмерного износа из-за трения и увеличенного шума вследствие вибрации. 2 Все механические ограничительные устройства должны быть изготовлены из немагнитного материала. Код для заказа соленоида: PR3-TS-24AC-F25-50 1 2 3 4 5 6 7 1 - Электромагнит серии: PR 2 - Размер: 1-2-3-4 3 - Действие: Т = Потяните (стандарт) TS = Тяни-Толкай (Push-Pull) 4 - катушка напряжения питания: переменного или постоянного тока 5 - клеммы катушки: F = 0,25 Faston (6.3x0,8mm) (не доступен для PR1) С = 150 мм провода (PR1 = 100 мм) 6 ED- относительный коэффициент рабочего цикла % ED=(ON time/ON time+OFF time)x100 (Cycle = ON time + OFF time) где ON time-время во включенном состоянии, OFF time-время в выключенном состоянии 7 Частота питающей сети 50 или 60Гц Таблица выбора коэффициента ED
| Коэффициент ED | | Операций в час | Время цикла (секунд) | ED40 | ED25 | ED15 | ED5 |
| | ON Time | OFF Time | ON time | OFF Time | ON Time | OFF Time | ON Time | OFF Time | | 12 | 300 | 120 | 180 | 75 | 225 | 45 | 255 | 15 | 285 | | 120 | 30 | 12 | 18 | 7,5 | 2,25 | 4,5 | 25,5 | 1,5 | 28,5 | | 300 | 12 | 4,8 | 7,2 | 3 | 9 | 1,8 | 10,2 | 0,6 | 11,4 | | 600 | 6 | 2,4 | 3,6 | 1,5 | 4,5 | 0,9 | 5,1 | 0,3 | 5,7 | | 1200 | 3 | 1,2 | 1,8 | 0,75 | 2,25 | 0,45 | 2,55 | 0,15 | 2,85 | | 1800 | 2 | 0,8 | 1,2 | 0,5 | 1,5 | 0,3 | 1,7 | 0,1 | 1,9 | | 3000 | 1,2 | 0,48 | 0,72 | 0,3 | 0,9 | 0,18 | 1,02 | 0,06 | 1,14 |
Чтобы выбрать правильный соленоид вы всегда должны знать необходимое усилие, максимальное время работы, минимальное время отключения, температуры окружающей среды и напряжения питания.
Цена: уточняйте у менеджера
|
