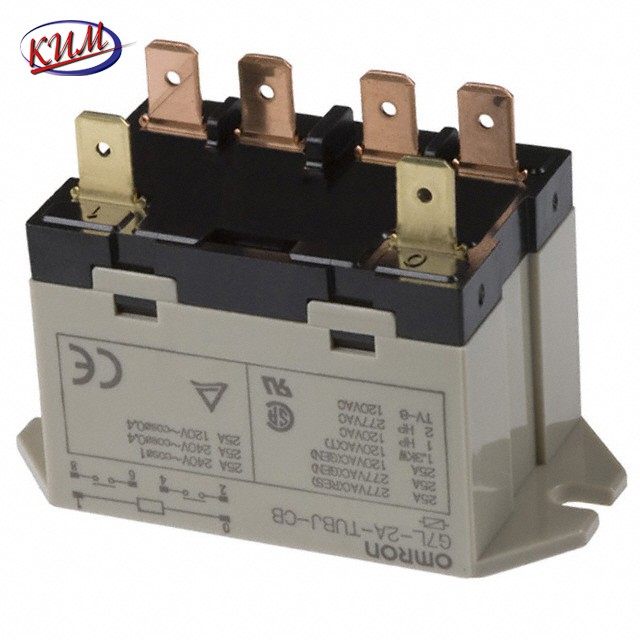

Силовые реле серии G7L с коммутационным током 25\30А, Omron
Силовое 1-или 2-полюсное реле широкого применения с высокой коммутационной способностью и высокой электрической прочностью. У этого реле отсутствует дребезг контактов при кратковременном падении напряжения до уровня 50% от номинального значения. Реле серии G7L можно монтировать на DIN-рейку с помощью отдельного адаптера, а для подключения цепей можно выбрать винтовые клеммы или клеммы для быстрого подключения.
Стандартные напряжения катушки:
Переменное напряжение (В)-12, 24, 50, 100/120, 200/240 Постоянное напряжение (В)- 6, 12, 24, 48, 100 | | | | | | | | | | | | | | | | | | | | | | | | | | Характеристики контактов: | | | | | | |
| Модель | G7L-1A-TJ/G7L-1A-BJ | G7L-2A-TJ/G7L-2A-BJ | G7L-1A-P/G7L-2A-P | | Резистивная нагрузка (cos=1) | Индуктивная нагрузка (cos=0,4) | Резистивная нагрузка (cos=1) | Индуктивная нагрузка (cos=4,4) | Резистивная нагрузка (cos=1) | Индуктивная нагрузка (cos=4,4) | | Номинальная нагрузка | 30А, 220в AC | 25A, 220в AC | 25A, 220в АС | 20А, 220в АС | | Номинальный ток при длительной нагрузке | 30А | 25А | 20А | | Макс. коммутируемое напряжение | 250 в АС | | Макс. коммутируемый ток | 30А | 25А | 20А | | Макс. коммутируемая мощность | 6600 | 5500 | 5500 | 4400 | | |
Информация для заказа
| Конфигурация контактов | Монтаж | Клеммы | Код заказа
(_ _ _=напряжение катушки+AC/DC) | Стандартные напряжения контактов | | Монтаж на печатную плату | Монтажная колодка на DIN-рейку,подключение спереди | Адаптер для монтажа на DIN-рейку | Фланец(Винт) | Е-образная скоба | Монтаж на печатную плату | Для быстрого подключения | Винтовое крепление | Постоянное
напряжение | Переменное
напряжение | | 1NO (SPST-NO) | Нет | Да | Да | Нет | Да | Нет | Да | Нет | G7L-1A-T_ _ | 24 | 100/120, 200/240 | | 2NO (DPST-NO) | Нет | Да | Да | Нет | Да | Нет | Да | Нет | G7L-2A-T_ _ | 12, 24 | 24, 100/120, 200/240 | | 1NO (SPST-NO) | Нет | Нет | Нет | Да | Нет | Нет | Да | Нет | G7L-1A-TUB_ _ | --- | 100/120, 200/240 | | 2NO (DPST-NO) | Нет | Нет | Нет | Да | Нет | Нет | Да | Нет | G7L-2A-TUB_ _ | 24 | 24, 200/240 | | 2NO (DPST-NO) | Нет | Нет | Нет | Да | Нет | Нет | Нет | Да | G7L-2A-BUB_ _ | --- | 200/240 | | 2NO (DPST-NO) | Да | Нет | Нет | Нет | Нет | Да | Нет | Нет | G7L-2A-P_ _ | 24 | --- |
Цена: 2 500 руб.
|
