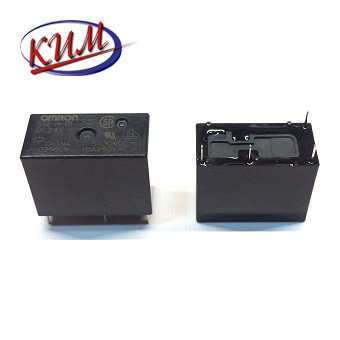

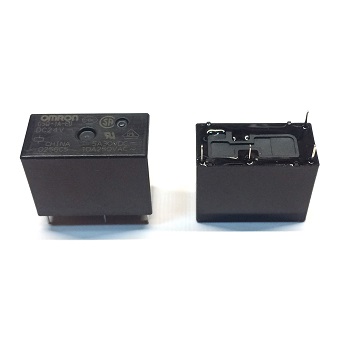

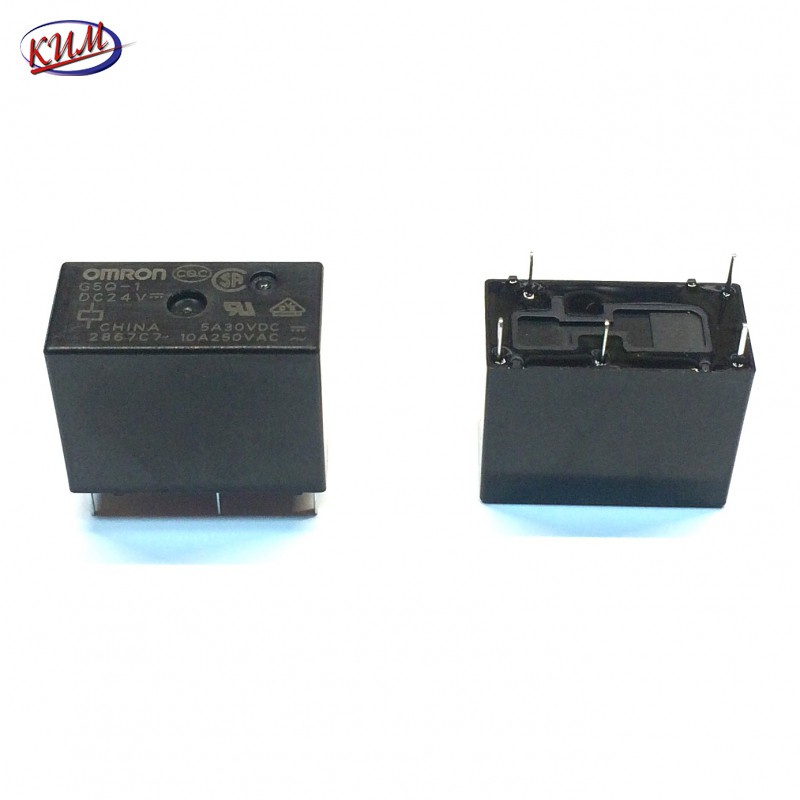

G5Q-1 Силовое миниатюрное реле, контакт 10А 250в АС, Omron
Миниатюрное реле нашло широкое применение в бытовой технике-СВЧ печках, варочных панелях, духовых шкафах, холодильниках, т.е. там, где требуются малые габариты и большие коммутационные токи.
Краткие технические характеристики:
Компактное силовое однополюсное реле. • Отличные характеристики переключения для различных нагрузок. • Низкая потребляемая мощность катушки (SPST-NO: 200 мВт, SPDT: 400 мВт) • Система изоляции катушки: класс F (UL1446). • Соответствует IEC / EN 60335-1. • Идеально подходит для коммутации выходных сигналов контрольного оборудования.
Выбор заказного кода реле:
G5Q- _ _ _ _ _ 1 2 3 4 5 1: 1 полюс 2: отсутствие буквы А- SPDT (1C), переключающий контакт A- SPST (1A), нормально-разомкнутый контакт 3: Степень защиты отсутствие обозначения-стандарт 4- герметичный корпус 4: Классификация отсутствие обозначения-стандартное реле EU-реле повышенной мощности 5: отсутствие обозначения-экспортный вариант HA- локальное применение
| Тип терминала | Применение | Классификация | Форма контакта | Герметичность | Модель | Напряжение
катушки В |
Под пайку |
Общее применение |
Стандартное
применение | 1А НО | Стандарт | G5Q-1A | 5V DC
9V DC
12V DC
24V DC | | Герметичный | G5Q-1A4 | | 1С НО+НЗ | Стандарт | G5Q-1 | | Герметичный | G5Q-14 | | 1А НО | Стандарт | G5Q-1A-EU | 5V DC
12V DC
24V DC |
Повышенная
мощность | Герметичный | G5Q-1A4-EU | | 1С НО+НЗ | Стандарт | G5Q-1-EU | | Герметичный | G5Q-14-EU | | Бытовая техника | 1А НО | Стандарт
Герметичный | G5Q-1A-EU-HA | 12V DC
24V DC | | Бытовая техника | 1С НО+НЗ | G5Q-1-EU-HA |
Примечание: при заказе реле добавьте напряжение катушки
Характеристики реле:
Максимальный ток силовых контактов на резистивной нагрузке, контакт Н.О.- 10А/250В АС, 5А/30В DC
Максимальный ток силовых контактов на резистивной нагрузке, контакт Н.З.- 3А/250В АС, 3А/30В DC
Рабочая температура -40...+105С
Рабочая влажность 5...85%
Вес реле- 6,5г
Цена: 350 руб.
|
