Миниатюрное силовое реле серии LY с 1/2/3/4-мя группами переключающих контактов, Omron

Артикул: LY Omron

скачать инструкцию

Информация для заказа реле

Конфигурация контактов	Светодиодный индикатор	Диод	Клеммы			Код заказа (_ _ _=напряжение катушки+АС/DC)	Стандартные напряжения катушки
Конфигурация контактов	Светодиодный индикатор	Диод	Установка в колодку/Пайка	Монтаж на печатную плату	Установка в колодку(крепление сверху)/Пайка	Код заказа (_ _ _=напряжение катушки+АС/DC)	Пост. напряжение	Перем. напряжение
1 полюс (SPDT)	Нет	Нет	Да	Нет	Нет	LY1_ _ _	24	--
1 полюс (SPDT)	Да	Да	Да	Нет	Нет	LY1N-D2_ _ _	24	--

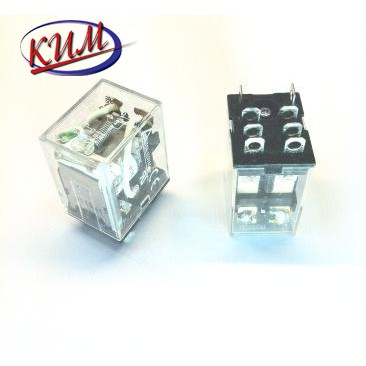

2 полюса (DPDT)	Нет	Нет	Да	Нет	Нет	LY2_ _ _	12, 24, 100/110	24, 100/110, 220/240
2 полюса (DPDT)	Нет	Нет	Нет	Нет	Да	LY2F_ _ _	--	220/240
2 полюса (DPDT)	Да	Да	Да	Нет	Нет	LY2N-D2_ _ _	24	--

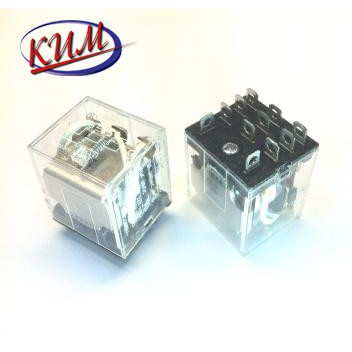

3 полюса (3PDT)	Нет	Нет	Да	Нет	Нет	LY3_ _ _	24	--

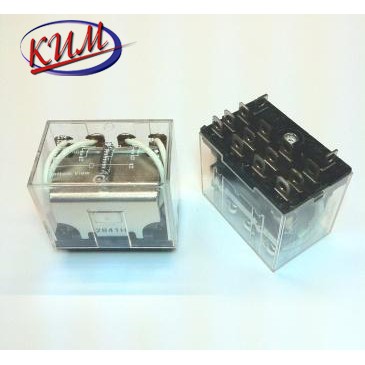

4 полюса (4PDT)	Нет	Нет	Да	Нет	Нет	LY4_ _ _	12, 24, 100/110, 125	24, 100/110, 230
4 полюса (4PDT)	Да	Да	Да	Нет	Нет		24	--

Номинальные характеристики контактов:

Реле 1 полюс (одинарные контакты) 2,3 или 4 полюса (одинарные контакты) 2 полюса (раздвоенные контакты)
Нагрузка Резистивная нагрузка Индуктивная нагрузка Резистивная нагрузка Индуктивная нагрузка Резистивная нагрузка Индуктивная нагрузка
Номинальная нагрузка 110В АС при 15А 110В АС при 10А 110В АС при 10А 110В АС при 7,5А 110В АС при 5А 110В АС при 4А
Номинальная нагрузка 24В DC при 15А 24В DC при 7А 24В DC при 10А 24В DC при 5А 24В DC при 5А 24В DC при 4А
Номинальный ток
при длительной нагрузке 15А 10А 7А
Макс. коммутируемое
напряжение 250В АС, 125В DC 250В АС, 125В DC 250В АС, 125В DC
Макс. коммутируемый
ток 15А 10А 7А
Макс. коммутируемая
мощность (ВА) 1700ВА 1100ВА 1100ВА 825ВА 550ВА 440ВА
Макс. коммутируемая мощность (Вт)
360Вт 170Вт 240Вт 120Вт 120Вт 100Вт
Механический ресурс
АС-50000000 циклов
DC-100000000 циклов АС- 50000000 циклов
DC-100000000 циклов АС- 5000000 циклов
DC-10000000 циклов
Электрический ресурс 1,3,4 полюса: 200000 циклов; 2 полюса: 500000

Цена: уточняйте у менеджера
