Цветовая маркировка для отличия по типу тока управления-реле с управлением переменным током с желтой маркировкой, реле с управлением постоянным током с синей маркировкой

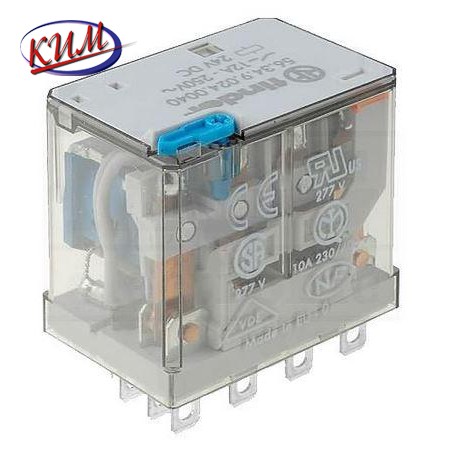

Технические характеристики реле серии 56.34
| Контактные характеристики | 56.34 | |
| Контактная группа(Конфигурация) | 4 перекидных контакта (DPDT) | |
| Номинальный ток/Макс. пиковый ток А | 12/20 | |
| Ном. напряжение/Макс. напряжение В АС | 250/400 | |
| Номинальная нагрузка АС1 ВА | 3000 | |
| Макс. мощность 1-фазного двигателя АС Вт | 550 | |
| Отключающая способность DC1:30/110/220 ВА | 12/0,5/0,25 | |
| Минимальный ток переключения мВт(В/мА) | 500(10/5) | |
| Стандартный материал контакта | AgNi | |
| Характеристики катушки | | |
| Номинальное напряжение (Un) В АС (50/60Гц) | 6-12-24-48-60-110-120-230-240 | |
| В DC | 6-12-24-48-60-110-125-220 | |
| Номинальная мощность AC/DC ВА (50Гц)/Вт | 2/1,3 | |
| Рабочий диапазон АС | (0,8-1,1)Un |
|
| Рабочий диапазон DC | (0,8-1,1)Un | |
| Напряжение удержания AC/DC | 0,8Un/0,5Un | |
| Напряжение отключения AC/DC | 0,2Un/0,1Un | |
| Технические параметры | | |
| Механическая долговечность циклов | 20000000 | |
| Электрич. долговечность при ном. нагрузке АС1 | 50000 | |
| Время включения/выключения (милисекунд) | 10/4 | |
| Изоляция между катушкой и контактами кВ | 4мм | |
| Электрич. прочность между откр. контактами В | 1000 | |
| Внешний температурный диапазон (С) | -40+70 | |
| Категория защиты | RT I-Реле с защитой от попадания расплава | |
| Сертификация | РосСтандарт | |
Характеристики катушки DC
| Номин. напряжение Un (В) | Код катушки | Рабочий диапазон
Umin (В) Umax (В) | Сопротивление
катушки Ом | Номинальный ток
при Un (mA) |
| 6 | 9.006 | 4,8 | 6,6 | 40 | 150 |
| 12 | 9.012 | 9,6 | 13,2 | 140 | 86 |
| 24 | 9.024 | 19,2 | 26,4 | 600 | 40 |
| 48 | 9.048 | 38,4 | 52,8 | 2400 | 20 |
| 60 | 9.060 | 48 | 66 | 4000 | 15 |
| 110 | 9.110 | 88 | 121 | 12500 | 8,8 |
| 125 | 9.125 | 100 | 138 | 17300 | 7,2 |
| 220 | 9.220 | 176 | 242 | 54000 | 4
|
Характеристики катушки AC
| Номинальное напряжение Un (В) | Код катушки | Рабочий диапазон
Umin (В) Umax (В) | Сопротивление
Ом | Номинальный ток
при Un |
| 6 | 8.006 | 4,8 | 6,6 | 12 | 200 |
| 12 | 8.012 | 9,6 | 13,2 | 50 | 97 |
| 24 | 8.024 | 19,2 | 26,4 | 190 | 53 |
| 48 | 8.048 | 38,4 | 52,8 | 770 | 25 |
| 60 | 8.060 | 48 | 66 | 1200 | 21 |
| 110 | 8.110 | 88 | 121 | 4000 | 12 |
| 230 | 8.230 | 184 | 253 | 17000 | 6 |
Код для заказа реле:
Пример: 56 серия, электромеханическое реле с 4-мя перекидными контактами 12А (DPDT), катушка 230в AC
A B C D
1 Серия
2 Тип
4=Монтаж на печатную плату
3=Монтаж в розетку 96-й серии
3 Количество групп контактов
4= перекидных контакта, 12А
4 Тип катушки
8=АС(50/60Гц)
9=DC
5 Напряжение катушки
См. характеристики катушки
A: Материал контактов
0=AgNi
2=AgCdO
4=AgSnO2
B: Схема контакта
0=Перекидной контакт nPDT
3=NO на замыкание nPST, зазор 1,5мм
C: Опции
0=Нет
1= Блокируемая кнопка проверки
2= Механический индикатор
3=Светодиод АС (Опция недоступна для катушек 220DC, 400AC)
4=Блокируемая кнопка проверки+ механический индикатор
5= Блокируемая кнопка проверки+светодиод АС (Опция недоступна для катушек 220DC, 400AC)
54=Блокируемая кнопка проверки+ механический индикатор+светодиод АС (Опция недоступна для катушек 220DC, 400AC)
6=Двойной светодиод (Опция недоступна для катушек 220DC, 400AC)
7= Блокируемая кнопка проверки+Двойной светодиод (Опция недоступна для катушек 220DC, 400AC)
74= Блокируемая кнопка проверки+Двойной светодиод +механический индикатор (Опция недоступна для катушек 220DC, 400AC)
D: Варианты
0=Стандарт
1=Влагонепроницаемый(RTIII) только для 56.42 и 56.44
6=Задний монтажный фланец
8=Паз в задней части для 35-мм рейки
