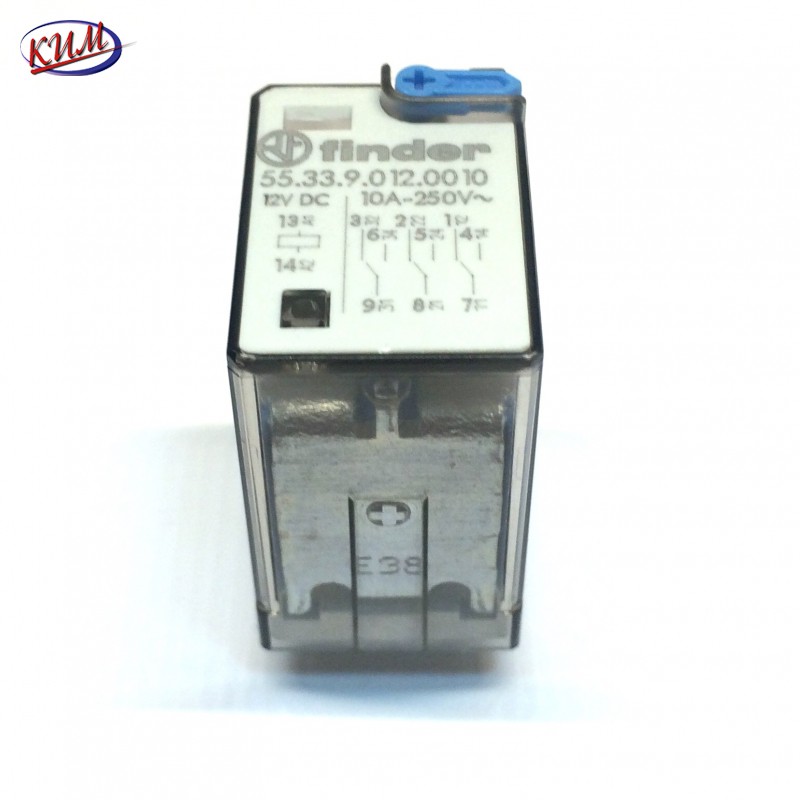

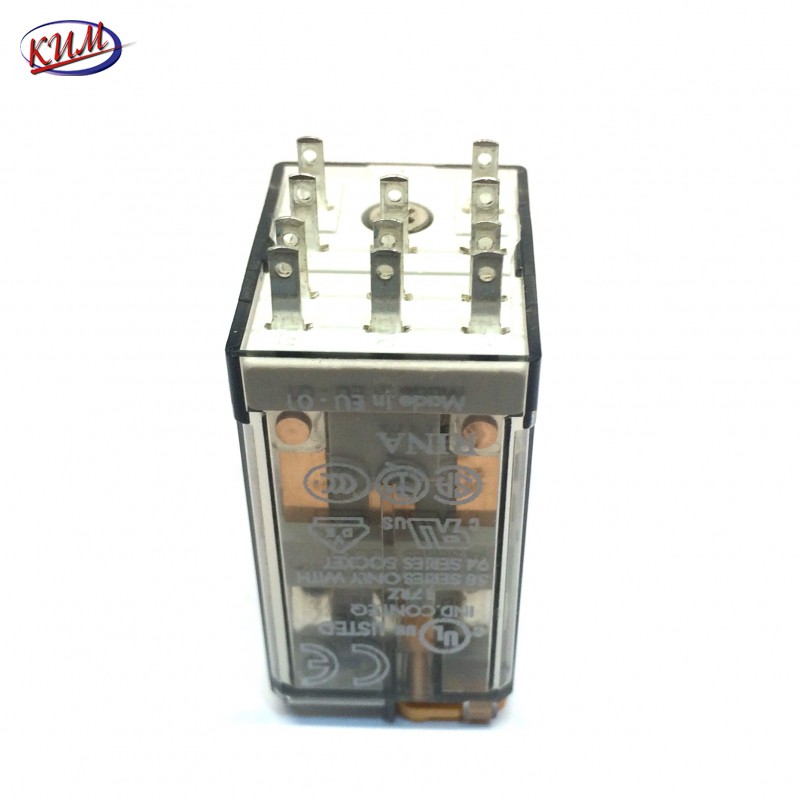

55.33 серия миниатюрных универсальных реле 10А, Finder

  Контактные характеристики 55.33
Контактная группа(Конфигурация) 3 перекидных контакта (DPDT)
Номинальный ток/Макс. пиковый ток А 10/20
Ном. напряжение/Макс. напряжение В АС 250/440
Номинальная нагрузка АС1 ВА 2500
Макс. мощность 1-фазного двигателя АС Вт 370
Отключающая способность DC1:30/110/220 ВА 10/0,25/0,12
Минимальный ток переключения мВт(В/мА) 300(5/5)
Стандартный материал контакта AgNi
Характеристики катушки
Номинальное напряжение (Un) В АС (50/60Гц) 6-12-24-48-60-110-120-230-240
В DC 6-12-24-48-60-110-125-220
Номинальная мощность AC/DC ВА (50Гц)/Вт 1,5/1
Рабочий диапазон АС (0,8-1,1)Un
Рабочий диапазон DC (0,8-1,1)Un
Напряжение удержания AC/DC 0,8Un/0,5Un
Напряжение отключения AC/DC 0,2Un/0,1Un
Технические параметры
Механическая долговечность циклов 20000000
Электрич. долговечность при ном. нагрузке АС1 200000
Время включения/выключения (милисекунд) 10/5
Изоляция между катушкой и контактами кВ 4(8мм)
Электрич. прочность между откр. контактами В 1000
Внешний температурный диапазон (С) -40+85
Категория защиты RT II-Реле с защитой от попадания расплава
Сертификация РосСтандарт

Характеристики катушки DC

Номин. напряжение Un (В) Код катушки Рабочий диапазон
Umin (В) Umax (В) Сопротивление
катушки Ом Номинальный ток
при Un (mA)
6 9.006 4,8 6,6 40 150
12 9.012 9,6 13,2 140 86
24 9.024 19,2 26,4 600 40
48 9.048 38,4 52,8 2400 20
60 9.060 48 66 4000 15
110 9.110 88 121 12500 8,8
125 9.125 100 138 17300 7,2
220 9.220 176 242 54000 4

Характеристики катушки AC

Номинальное напряжение Un (В) Код катушки Рабочий диапазон
Umin (В) Umax (В) Сопротивление
Ом Номинальный ток
при Un
6 8.006 4,8 6,6 12 200
12 8.012 9,6 13,2 50 97
24 8.024 19,2 26,4 190 53
48 8.048 38,4 52,8 770 25
60 8.060 48 66 1200 21
110 8.110 88 121 4000 12
230 8.230 184 253 17000 6

Код для заказа реле:

Пример: 55 серия, электромеханическое реле с 3-мя перекидными контактами 10А (DPDT), катушка 230в AC

A B C D

55 3 3 8 230 0 0 4 0
1 2 3 4 5

1 Серия

2 Тип

1=Монтаж на печатную плату

3=Монтаж в розетку 94-й серии

3 Количество групп контактов

3= перекидных контакта, 10А

4 Тип катушки

8=АС(50/60Гц)

9=Стандарт DC

5 Напряжение катушки

См. характеристики катушки

A: Материал контактов

0=AgNi

5=AgNi+Au

B: Схема контакта

0=Перекидной контакт DPDT

C: Опции

0=Нет

1= Блокируемая кнопка проверки

2= Механический индикатор

3=Светодиод АС

4=Блокируемая кнопка проверки+ механический индикатор

5= Блокируемая кнопка проверки+светодиод АС

54=Блокируемая кнопка проверки+ механический индикатор+светодиод АС

D: Варианты

0=Стандарт

Модель индикаторного/защитного модуля Розетка Реле Описание Установка Аксессуары
99.02

94.03 Синяя

97.01.0 Черная 55.33 Розетка с винтовым зажимом панель или 35-мм монтажное гнездо -Индикация катушки и модули подавления электромагнитного импульса.
-перемычка
-Модульные таймеры
-Пластмассовый удерживающий зажим.

99.01 94.73 синяя

55.33

Розетка с винтовым зажимом панель или 35-мм монтажное гнездо -индикация катушки и модули подавления электромагнитного импульса.
-металлическая зажимная клипса
