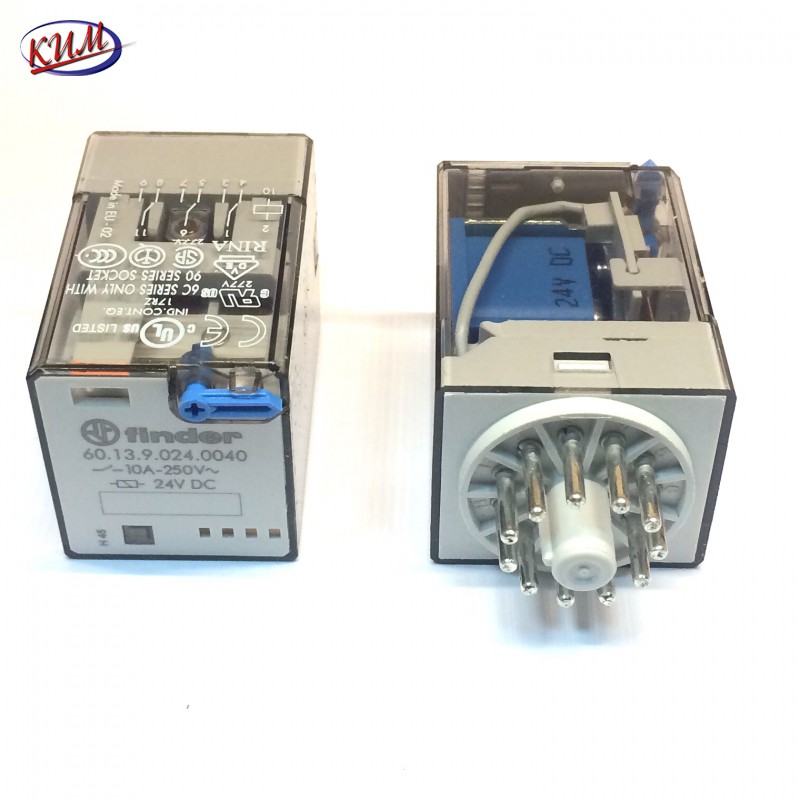

60.13 серия универсальных реле 10А, Finder

Контактные характеристики 60.13
Контактная группа(Конфигурация) 3 перекидных контакта (DPDT)
Номинальный ток/Макс. пиковый ток А 10/20
Ном. напряжение/Макс. напряжение В АС 250/400
Номинальная нагрузка АС1 ВА 2500
Макс. мощность 1-фазного двигателя АС Вт 370
Отключающая способность DC1:30/110/220 ВА 10/0,4/0,15
Минимальный ток переключения мВт(В/мА) 500(10/5)
Стандартный материал контакта AgNi
Характеристики катушки
Номинальное напряжение (Un) В АС (50/60Гц) 6-12-24-48-60-110-120-230-240-400
В DC 6-12-24-48-60-110-125-220
Номинальная мощность AC/DC ВА (50Гц)/Вт 2,2/1,3
Рабочий диапазон АС (0,8-1,1)Un
Рабочий диапазон DC (0,8-1,1)Un
Напряжение удержания AC/DC 0,8Un/0,5Un
Напряжение отключения AC/DC 0,2Un/0,1Un
Технические параметры
Механическая долговечность циклов 20000000
Электрич. долговечность при ном. нагрузке АС1 50000
Время включения/выключения (милисекунд) 11/4
Изоляция между катушкой и контактами кВ 4мм
Электрич. прочность между откр. контактами В 1000
Внешний температурный диапазон (С) -40+70
Категория защиты RT I-Реле с защитой от попадания расплава
Сертификация РосСтандарт

Характеристики катушки DC

Номин. напряжение Un (В) Код катушки Рабочий диапазон
Umin (В) Umax (В) Сопротивление
катушки Ом Номинальный ток
при Un (mA)
6 9.006 4,8 6,6 28 214
12 9.012 9,6 13,2 110 109
24 9.024 19,2 26,4 445 54
48 9.048 38,4 52,8 1770 27
60 9.060 48 66 2760 21,7
110 9.110 88 121 9420 11,7
125 9.125 100 138 12000 10,4
220 9.220 176 242 37300 5,8

Характеристики катушки АС

Номинальное напряжение В Код катушки Рабочий дипазон В Сопротивление Ом Номинальный ток мА
Минимальное Максимальное 367
6 8.006 4.8 6.6 4.6 183
12 8.012 9.6 13.2 19 90
24 8.024 19.2 26.4 74 47
48 8.048 38.4 52.8 290 37
60 8.060 48 66 450 20
110 8.110 88 121 1600 18.6
120 8.120 96 132 1940 10.5
230 8.230 184 253 7250 9.2
240 8.240 192 264 8500 6
400 8.400 320 440 19800

Код для заказа реле:

Пример: 60 серия, электромеханическое реле с 3-мя перекидными контактами 10А (DPDT), катушка 230в AC, блокируемая кнопка проверки+ механический индикатор

A B C D

60 1 3 8 230 0 0 4 0
1 2 3 4 5

1 Серия

2 Тип

1=11 выводов

6=наконечник Faston 187 (4,8x0,8мм)

3 Количество групп контактов

3= перекидных контакта, 10А

4 Тип катушки

4=Токовое считывание

8=АС(50/60Гц)

9=DC

5 Напряжение катушки

См. характеристики катушки

A:Материал контактов

0=AgNi

5=AgNi+Au

B:Схема контактов

0=Перекидной контакт nPDT

2=Раздвоенные контакты-только 6А

C:Опции

0=Нет

1= Блокируемая кнопка проверки

2= Механический индикатор

3=Светодиод АС (Опция недоступна для катушек 220DC, 400AC)

4=Блокируемая кнопка проверки+ механический индикатор

5= Блокируемая кнопка проверки+светодиод АС (Опция недоступна для катушек 220DC, 400AC)

54=Блокируемая кнопка проверки+ механический индикатор+светодиод АС (Опция недоступна для катушек 220DC, 400AC)

6=Двойной светодиод (Опция недоступна для катушек 220DC, 400AC)

7= Блокируемая кнопка проверки+Двойной светодиод (Опция недоступна для катушек 220DC, 400AC)

74= Блокируемая кнопка проверки+Двойной светодиод +механический индикатор (Опция недоступна для катушек 220DC, 400AC)

D:Варианты

0=Стандарт
