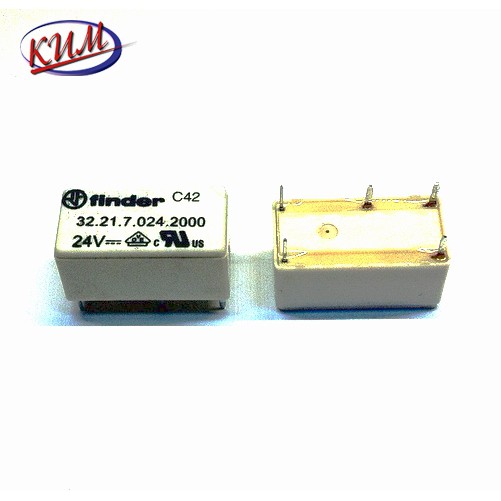

Субминиатюрные реле под пайку. Реле 32-й серии имеют покрытие контактов серебром, низкое напряжение катушки, 5-12-24-48в постоянного напряжения.

Контактные характеристики 32.21-х000 32.21-х300
Контактная группа(Конфигурация) 1 перекидной контакт (SPDT) 1NO (SPST-NO)
Номинальный ток/Макс. пиковый ток А 6/15 6/15
Ном. напряжение/Макс. напряжение В АС 250/400 250/400
Номинальная нагрузка АС1 ВА 1500 1500
Макс. мощность 1-фазного двигателя АС Вт 185 185
Отключающая способность DC1:30/110/220 ВА 30/0,35/0,2 30/0,35/0,2
Минимальный ток переключения мВт(В/мА) 500(10/5) 500(10/5)
Стандартный материал контакта AgSnO2 AgSnO2
Характеристики катушки
Номинальное напряжение (Un) В АС (50/60Гц) нет нет
В DC 5-12-24-48 5-12-24-48
Номинальная мощность AC/DC ВА (50Гц)/Вт -/0,2 -/0,2
Рабочий диапазон АС нет нет
DC (0,78-1,5) Un (0,78-1,5)Un
Напряжение удержания AC/DC -/0,4Un -/0,4Un
Напряжение отключения AC/DC -/0,1Un -/0,1Un
Технические параметры
Механическая долговечность AC/DC циклов -/ 20000000 -/20000000
Электрич. долговечность при ном. нагрузке АС1 50000 50000
Время включения/выключения (милисекунд) 6/4 6/2
Изоляция между катушкой и контактами кВ 5 5
Электрич. прочность между откр. контактами В 1000 1000
Внешний температурный диапазон (С) -40+85 -40+85
Категория защиты RT III RT III
Сертификация РосСтандарт РосСтандарт

Код для заказа реле:

Пример: 32 серия-реле для печатного монтажа 1NO (SPDT-NO), чувствительная катушка 24в DC

A B C D

32 2 1 7 024 4 3 0 0
1 2 3 4 5

1 Серия

2 Тип

2= печатный монтаж

3 Количество групп контактов

1=1 перекидной контакт, 6А

4 Тип питания

7=Чувствительная катушка DC

5 Напряжение катушки

См. характеристики катушки

A: Материал контактов

0= Стандартный AgNi+Au

B: Схема контакта

0=Перекидной контакт SPDT

3= NO (SPST)

C: Опции

0=Нет

D: Варианты

0=Влагонепроницаемое (RTIII)
