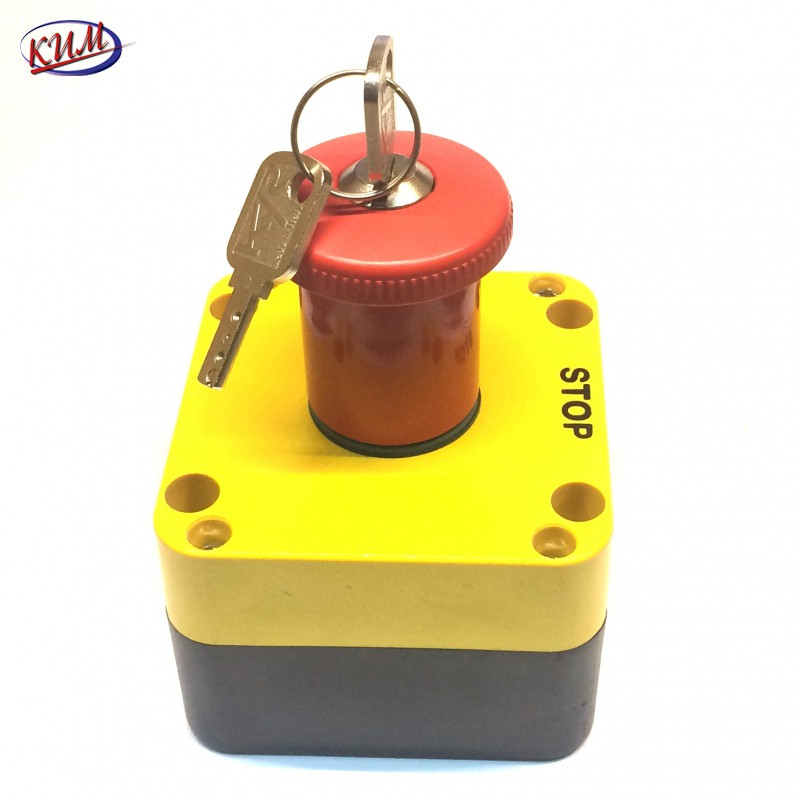

Harmony XALK

Комплект кнопочного поста

XALK

Для устройств управления и сигнализации XB5 Ø 22 мм

Функция аварийного останова
Функция аварийного отключения с помощью ключа

Светло-серый RAL 7035

Желтый RAL 1021

Поликарбонат

1 нажимная грибовидная кнопка

Красный немаркированный 1 НО + 1 НЗ

Возврат с помощью ключа (в комплекте 2 ключа)

1 грибовидная кнопка Ø 30 мм, красный - 1 Н.О. + 1 Н.З. без маркировки

Медленное размыкание

1 удаляемая заглушка кабельного ввода <= 14 мм
2 удаляемых заглушки отверстий под кабельные сальники Pg 13 и ISO M20 <= 12 мм

0.194 кг

7000000 паскаль в 55 °C, 0.1 м

С в соответствии с EN/МЭК 60947-5-1 приложение К

1.5 мм Н.З. изменение коммутационного состояния
2.6 мм Н.О. изменение коммутационного состояния
4.3 мм полный ход

44 Н Н.З. + Н.О. изменение электрического состояния

300000 циклы

Винтовой зажим <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN/IEC 60947-1
Винтовой зажим >= 1 x 0,22 мм² без наконечника в соответствии с EN/IEC 60947-1

0.8...1.2 Н-м в соответствии с EN/IEC 60947-1

Пересечение Philips No 1
Пересечение Pozidriv No 1
Перфорированный Ø 4 мм
Перфорированный Ø 5.5 мм

Серебряный сплав (Ag/Ni)

10 А в соответствии с EN/IEC 60947-5-1

600 В, степень загрязнения: 3 в соответствии с EN/IEC 60947-1

6 кВ в соответствии с EN/IEC 60947-1

3 А в 240 V AC-15, A600 в соответствии с EN/IEC 60947-5-1
6 А в 120 V AC 50/60Hz AC-15, A600 в соответствии с EN/IEC 60947-5-1
0.1 А в 600 В DC-13, Q600 в соответствии с EN/IEC 60947-5-1
0.27 А в 250 V DC-13, Q600 в соответствии с EN/IEC 60947-5-1
0.55 А в 125 V DC-13, Q600 в соответствии с EN/IEC 60947-5-1
1.2 A в 600 В AC-15, A600 в соответствии с EN/IEC 60947-5-1

1000000 циклы AC-15 в 2 А 230 В в 3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С
1000000 циклы AC-15 в 3 А 120 V AC 50/60Hz в 3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С
1000000 циклы AC-15 в 4 А 24 В в 3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С
1000000 циклы DC-13 в 0.2 А 110 В в 3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С
1000000 циклы DC-13 в 0.5 A 24 В в 3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С

Λ < 10exp(-8) в 17 В и 5 мА в соответствии с EN/IEC 60947-5-4
Λ < 10exp(-6) в 5 В и 1 мА в соответствии с EN/IEC 60947-5-4

TH

-40...70 °C

-40...70 °C

Класс II в соответствии с IEC 60536

IP69
IP67
IP66 в соответствии с IEC 60529
IP69K

NEMA 13
NEMA 4X

IK03 в соответствии с EN 50102

EN/IEC 60947-5-1
EN/IEC 60204-1
EN/IEC 60947-5-5
EN/IEC 60947-1
EN/ISO 13850
UL 508
CSA C22.2 № 14
IEC 60364-5-53
JIS C 4520
EN/IEC 60947-5-4

CSA
Внесен в список UL

5 gn (f = 12...500 Гц) в соответствии с IEC 60068-2-6

30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
