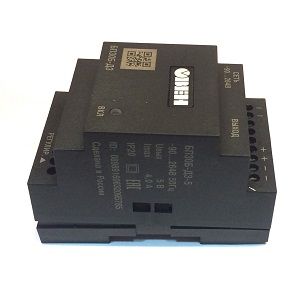

БП30Б-Д3-х Одноканальные блоки питания 30ВА
1 Назначение
1.1 Одноканальные блоки питания серии БП30Б-Д3-х предназначены для питания стабилизированным напряжением постоянного тока различных устройств.
1.2 Блоки выпускаются в одном корпусе в нескольких модификациях, соответствующих разным выходным напряжениям. Символ "х" в обозначении соответствует выходному напряжению.
2 Технические характеристики и условия эксплуатации
2.1 Технические характеристики
Номинальное выходное
напряжение В | Частота входного
напряжения Гц | Погрешность выходного
напряжения % не более | Ток потребления
А | Амплитуда пульсации
выходного напряжения, мВ | Максимальный ток
нагрузки, А | Порог срабатывания
защиты по току | Нестабильность выходного
напряжения, % | Нестабильность выходного напряжения при изменении тока нагрузки от 0,1IМах до Iмах, % | Коэфф. темпер. нестабильности в рабочем диапазоне Т, % | Габариты (ШхВхГ), мм | Степень защиты корпуса | | БП30Б-Д3-5 | 47-63 | 1 | 0,41 | 60 | 4,0 | 1,4 I мах | 0,2 | 0,25 | 0,015 | 54х90х58 | IP 20 | | БП30Б-Д3-9 | 47-63 | 1 | 0,44 | 80 | 2,7 | 1,4 I мах | 0,2 | 0,25 | 0,015 | 54х90х58 | IP 20 | | БП30Б-Д3-12 | 47-63 | 1 | 0,50 | 100 | 2,4 | 1,4 I мах | 0,2 | 0,25 | 0,015 | 54х90х58 | IP 20 | | БП30Б-Д3-15 | 47-63 | 1 | 0,55 | 120 | 2,0 | 1,4 I мах | 0,2 | 0,25 | 0,015 | 54х90х58 | IP 20 | | БП30Б-Д3-24 | 47-63 | 1 | 0,55 | 120 | 1,25 | 1,4 I мах | 0,2 | 0,25 | 0,015 | 54х90х58 | IP 20 | | БП30Б-Д3-36 | 47-63 | 1 | 0,55 | 150 | 0,83 | 1,4 I мах | 0,2 | 0,25 | 0,015 | 54х90х58 | IP 20 | | БП30Б-Д3-48 | 47-63 | 1 | 0,55 | 150 | 0,63 | 1,4 I мах | 0,2 | 0,25 | 0,015 | 54х90х58 | IP 20 | | БП30Б-Д3-60 | 47-63 | 1 | 0,55 | 150 | 0,5 | 1,4 I мах | 0,2 | 0,25 | 0,015 | 54х90х58 | IP 20 |
2.2 Условия эксплуатации Вид климатического исполнения УХЛ4 по ГОСТ 15150. Диапазон рабочих температур от -20 до +50 при влажности вохдуха не более 80%.
3.1 Устройство и принцип действия Блок является импульсным по принципу действия и выполнен по схеме однотактного обратноходового преобразователя. Блок имеет фильтр радиопомех на входе, гальваническую развязку между входом и выходом. Блок защищен от перегрузки, перегрева и короткого замыкания на выходе. Блок имеет регулировку выходного напряжения в пределах 8%.
